Diagrammes de séquence, un composant central du Langage de modélisation unifié (UML), sont des diagrammes d’interaction qui détaillent la manière dont les opérations sont exécutées en montrant la séquence des messages échangés entre objets au fil du temps. Ils sont particulièrement utiles pour modéliser le comportement dynamique des systèmes, en capturant la manière dont les objets interagissent pour atteindre des fonctionnalités spécifiques. Étant donné la complexité des systèmes logiciels modernes, l’utilisation de différents niveaux d’abstraction dans les diagrammes de séquence est essentielle pour modéliser progressivement les systèmes — des interactions de haut niveau aux comportements détaillés au niveau des objets. Cette approche facilite non seulement la compréhension et la communication des systèmes complexes, mais aussi leur mise en œuvre et leur maintenance. Ce guide complet explore le but, l’utilisation et les avantages des différents niveaux d’abstraction, soutenus par des exemples réalistes et des bonnes pratiques, au 21 mai 2025.

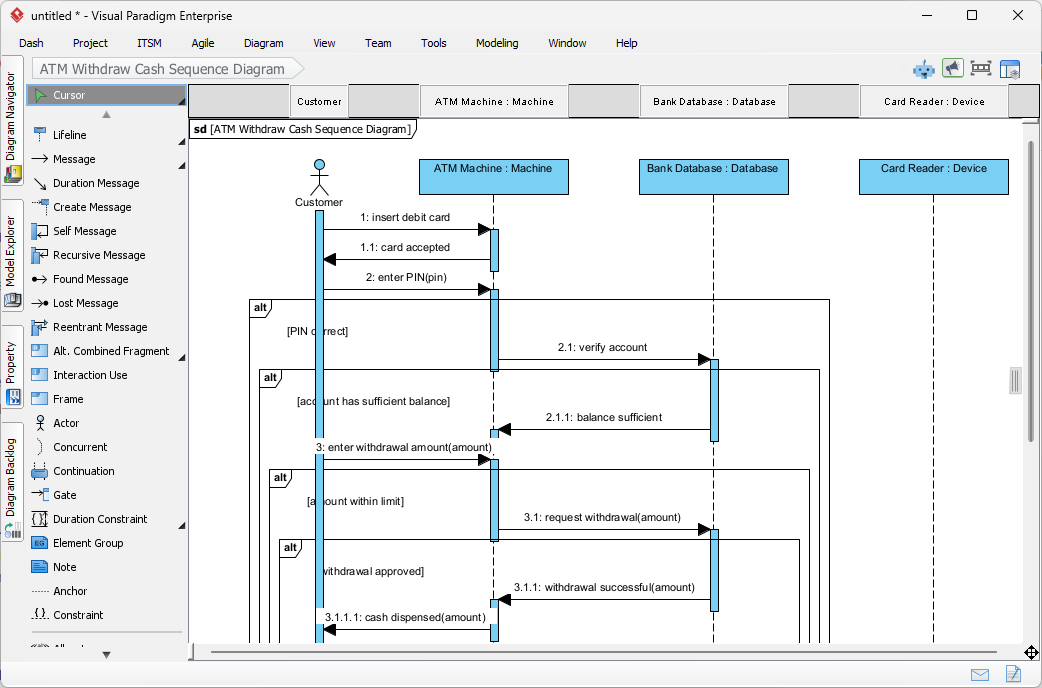

Ci-dessous se trouve un diagramme de séquence UML créé avec l’outil Outil de diagramme de séquence.

Objectif de l’utilisation de différents niveaux d’abstraction
Les recherches suggèrent que l’utilisation de différents niveaux d’abstraction dans les diagrammes de séquence répond à plusieurs objectifs essentiels, en cohérence avec les meilleures pratiques du génie logiciel :
- Gérer la complexité: En divisant les interactions complexes en parties gérables, chaque niveau se concentre sur un niveau de détail spécifique, réduisant ainsi la surcharge cognitive. Par exemple, les diagrammes de haut niveau simplifient la compréhension pour les parties prenantes non techniques, tandis que les diagrammes détaillés aident les développeurs.
- Améliorer la communication: Les différentes parties prenantes ont des besoins variés ; les utilisateurs métiers tirent profit des flux de haut niveau pour valider les exigences, tandis que les développeurs ont besoin d’interactions détaillées entre objets pour la mise en œuvre. Cette stratification garantit une communication efficace entre les équipes.
- Soutenir la conception incrémentale: En commençant par des scénarios généraux, on permet une validation initiale, suivie de raffinements vers des séquences détaillées au fur et à mesure de l’évolution du design, ce qui soutient les processus de développement agile et itératif.
- Faciliter la réutilisation: Les séquences abstraites peuvent être référencées ou réutilisées dans des diagrammes détaillés, favorisant la modularité et réduisant la redondance, ce qui est particulièrement utile dans les systèmes à grande échelle.
Les preuves penchent en faveur de ces avantages, bien que leur efficacité puisse varier selon la portée du projet et l’expertise de l’équipe, mettant en évidence la nécessité de flexibilité dans leur application.
Niveaux d’abstraction dans les diagrammes de séquence
Les diagrammes de séquence peuvent être créés à différents niveaux d’abstraction, chacun servant des objectifs distincts dans le processus de modélisation. Ci-dessous, nous définissons chaque niveau, précisons leur focus et fournissons des usages typiques, soutenus par des informations provenant de ressources récentes telles que Visual Paradigm.
Diagrammes de séquence au niveau système (abstraction de haut niveau)
- Objectif: Interactions entre les acteurs externes (par exemple, utilisateurs, autres systèmes) et le système dans son ensemble, en traitant le système comme une boîte noire.
- Détails: Événements d’entrée/sortie et chemins principaux de succès, sans entrer dans les détails internes du système. Ce niveau est idéal pour capturer des scénarios d’utilisation globaux.
- Utilisation typique: Validation des exigences avec les parties prenantes, fourniture d’un aperçu pour les analystes métier, et garantie d’une alignement avec les attentes des utilisateurs.
- Exemple: Un diagramme « Le client interagit avec le système ATM » montrant des messages comme « Insérer la carte », « Entrer le code PIN », « Retirer de l’argent », sans détailler les composants internes comme les interactions avec le serveur.
Ce niveau est crucial pour la collecte des exigences en phase préliminaire, comme indiqué dans les discussions surSoftware Engineering Stack Exchange, qui mettent l’accent sur les diagrammes de haut niveau pour comprendre les protocoles.
Diagrammes de séquence au niveau des sous-systèmes (abstraction de niveau intermédiaire)
- Focus: Interactions entre les composants principaux ou sous-systèmes, tels que l’interface utilisateur, le serveur et la base de données, au sein du système.
- Détails: Séquences de messages, contrôle de flux et logique conditionnelle entre les sous-systèmes, offrant une vue de niveau intermédiaire de l’architecture du système.
- Utilisation typique: Conception de l’architecture du système, compréhension des interactions entre composants, et facilitation de la communication entre les architectes système et les développeurs.
- Exemple: Pour un système ATM, montrer les interactions entre l’interface utilisateur ATM, le serveur bancaire et la base de données bancaire lors d’une opération de retrait, incluant les vérifications de solde et les opérations de débit, en utilisant des messages comme « Vérifier le solde » et « Débiter le compte ».
Diagrammes de séquence au niveau des objets (abstraction de bas niveau, détaillée)
- Focus: Objets spécifiques ou instances de classes au sein des sous-systèmes, se concentrant sur leurs interactions détaillées.
- Détails: Appels de messages détaillés, invocations de méthodes, changements d’état, messages de retour, boucles, alternatives et exceptions, essentiels pour la mise en œuvre et le débogage.
- Utilisation typique: Guider les développeurs pendant la codification, le débogage et les tests, en assurant une mise en œuvre précise du comportement du système.
- Exemple: Au sein du composant Serveur bancaire, modéliser les interactions entre les objets Compte, Transaction et Notification lors d’une demande de retrait, incluant des appels de méthode comme Account.debit(montant) et Transaction.log(), avec des valeurs de retour et des exceptions potentielles.
Ce niveau est crucial pour la mise en œuvre technique, comme souligné dansDiagrammes UML, qui détaillent des éléments comme les lignes de vie et les spécifications d’exécution pour les interactions entre objets.
Utilisation des références d’interaction et des appels de diagrammes
- Objectif: Lier les séquences abstraites (de haut niveau) aux sous-séquences détaillées en utilisant le Utilisation d’interaction ou Références des diagrammes de séquence, comme décrit dans IBM Developer.
- Avantage: Modularise les diagrammes, maintient la traçabilité entre les niveaux d’abstraction et soutient l’évolutivité, particulièrement dans les grands systèmes. Cette approche garantit que les diagrammes de haut niveau peuvent référencer des sous-diagrammes détaillés, améliorant ainsi la réutilisabilité et la clarté.
Exemple réaliste : retrait bancaire en ligne
Pour illustrer l’application de différents niveaux d’abstraction, considérons un exemple réaliste du processus de retrait bancaire en ligne, au 21 mai 2025. Ci-dessous, nous le décomposons en diagrammes de séquence au niveau système, au niveau sous-système et au niveau objet, offrant ainsi une vue complète.
Diagramme de séquence au niveau système
- Acteurs: Client, système bancaire en ligne
- Interactions:
- Client → Système bancaire en ligne : Demander le retrait (montant, compte)
- Système bancaire en ligne → Client : Confirmer le retrait
- Client → Système bancaire en ligne : Autoriser le retrait
- Système bancaire en ligne → Client : Retrait effectué avec succès
- Description: Ce diagramme se concentre sur l’interaction de haut niveau entre le client et le système, en montrant uniquement les événements clés sans détails internes du système, idéal pour la validation par les parties prenantes.
Diagramme de séquence au niveau sous-système
- Lignes de vie: Interface web, Service bancaire, Base de données
- Interactions:
- Interface web → Service bancaire : Initialiser le retrait (montant, compte)
- Service bancaire → Base de données : Vérifier le solde (compte)
- Base de données → Service bancaire : Retourner le solde
- Service bancaire → Base de données : Débiter le compte (montant, compte)
- Base de données → Service bancaire : Confirmer le débit
- Service bancaire → Interface web : Retrait traité
- Description: Ce diagramme montre comment les sous-systèmes (Interface web, Service bancaire, Base de données) interagissent pour traiter le retrait, y compris les échanges de messages et le contrôle de flux, adapté aux architectes système.
Diagramme de séquence au niveau des objets
- Lignes de vie: Objet Compte, Objet Transaction, Objet Notification
- Interactions:
- Service bancaire → Compte : getBalance()
- Compte → Service bancaire : retourner le solde
- Service bancaire → Compte : débiter(montant)
- Compte → Transaction : enregistrerTransaction(« Retrait », montant)
- Transaction → Notification : envoyerNotification(« Retrait effectué »)
- Notification → Service bancaire : notification envoyée
- Description: Ce diagramme examine en détail les interactions au niveau des objets au sein du Service bancaire, en montrant les appels de méthodes et les changements d’état pour des objets spécifiques comme Compte et Transaction, essentiel pour les développeurs.
Tableau récapitulatif
Pour organiser les informations, voici un tableau récapitulatif comparant les niveaux d’abstraction :
| Niveau d’abstraction | Focus | Utilisation typique | Exemple d’interaction |
|---|---|---|---|
| Niveau système | Acteur ↔ Système (vue en boîte noire) | Validation des exigences, aperçu | Le client demande un retrait au système |
| Niveau sous-système | Interaction entre composants | Conception de l’architecture du système | L’interface web appelle le service bancaire pour traiter le retrait |
| Niveau objet | Interactions et méthodes détaillées entre objets | Implémentation et débogage | Account.debit(montant), Transaction.log() |
Ce tableau, dérivé des informations fournies et vérifié à l’aide de ressources en ligne, met en évidence la progression du niveau élevé vers des vues détaillées, en abordant les défis liés à l’équilibre de l’abstraction mentionnés sur GeeksforGeeks.
Conseils supplémentaires pour utiliser les niveaux d’abstraction
Pour maximiser l’efficacité des diagrammes de séquence à différents niveaux d’abstraction, considérez les conseils suivants, inspirés des meilleures pratiques de Visual Paradigm:
- Commencer au niveau élevé: Commencez par des diagrammes au niveau système pour confirmer la logique métier et les exigences avec les parties prenantes, assurant une alignement dès le début du projet.
- Affiner progressivement: Au fur et à mesure que la conception mûrit, créez des diagrammes au niveau sous-système et au niveau objet pour une implémentation détaillée, soutenant un développement incrémental.
- Utiliser les fragments combinés: Utilisez les fragments combinés UML (par exemple, alt, opt, loop) pour modéliser les alternatives, les flux optionnels et les répétitions à tout niveau, améliorant l’expressivité du diagramme.
- Utiliser les outils: Utilisez des outils de diagrammation comme Visual Paradigm pour créer des diagrammes liés, gérer efficacement les niveaux d’abstraction et assurer la cohérence.
- Équilibrer le détail: Évitez de surcharger les diagrammes avec trop de détails ; concentrez-vous sur les interactions les plus critiques à chaque niveau pour préserver la clarté, en répondant au défi de la complexité mentionné sur GeeksforGeeks.
- Maintenir la traçabilité: Utilisez des références d’interaction pour relier les diagrammes au niveau élevé aux sous-séquences détaillées, assurant la cohérence et la traçabilité à travers les niveaux d’abstraction, comme recommandé dans IBM Developer.
Ces conseils, fondés sur les pratiques actuelles au 21 mai 2025, aident les praticiens à appliquer efficacement les diagrammes de séquence à différents niveaux d’abstraction.
Pourquoi utiliser différents niveaux d’abstraction ?
Différents niveaux d’abstraction sont essentiels car ils répondent aux besoins de diverses parties prenantes et aux différentes étapes du cycle de vie du développement logiciel, comme l’attestent les discussions sur Software Engineering Stack Exchange et Spiceworks. Par exemple :
- Analystes métiers et parties prenantes: Privilégiez les diagrammes de système de haut niveau pour comprendre la fonctionnalité globale et valider les exigences, en assurant une alignement avec les objectifs métiers.
- Architectes système: Utilisez les diagrammes au niveau des sous-systèmes pour concevoir et communiquer les interactions entre composants, facilitant les décisions architecturales.
- Développeurs: Fiez-vous aux diagrammes au niveau des objets pour obtenir des indications détaillées sur l’implémentation, garantissant un codage précis et un débogage efficace.
En utilisant progressivement ces niveaux, vous pouvez vous assurer que vos modèles sont à la fois complets et accessibles, répondant à la nature dynamique du développement système mentionnée par GeeksforGeeks.
Conclusion
Utiliser différents niveaux d’abstraction dans les diagrammes de séquence est une stratégie éprouvée pour modéliser efficacement des systèmes complexes, comme le soutiennent les ressources récentes et les meilleures pratiques. Il est probable que cette approche, grâce à sa capacité à gérer la complexité, améliorer la communication, soutenir la conception incrémentale et faciliter la réutilisation, reste pertinente en génie logiciel au 21 mai 2025. En commençant par des vues de haut niveau, en affinant vers des interactions détaillées, et en tirant parti des outils et des meilleures pratiques, les praticiens peuvent créer des modèles adaptés à toutes les parties prenantes, assurant ainsi une conception et une mise en œuvre réussies du système.
