Dominando o UML: Diagramas de Estado vs. Diagramas de Atividade com o Visual Paradigm

Introdução

Linguagem Unificada de Modelagem (UML) é um framework padronizado para visualizar, especificar, construir e documentar sistemas de software. Entre seus diagramas comportamentais,diagramas de estado (também conhecidos como diagramas de máquina de estados) ediagramas de atividade são essenciais para modelar o comportamento dinâmico de um sistema. Embora ambos os diagramas mostrem como um sistema opera ao longo do tempo, eles têm propósitos distintos e são aplicados em contextos diferentes. Este guia abrangente explora as diferenças entre diagramas de estado e diagramas de atividade, fornece orientações sobre quando usar cada um e ilustra suas aplicações com exemplos realistas. Além disso, destaca comoVisual Paradigm, umaferramenta líder de modelagem UML, melhora a criação desses diagramas.

Diagramas de Estado

Definição

Um diagrama de estado ilustra os diversos estados que um objeto pode ocupar e as transições entre esses estados desencadeadas por eventos específicos. Cada estado representa uma condição ou situação durante o ciclo de vida de um objeto, e as transições indicam como o objeto passa de um estado para outro em resposta a estímulos, como ações do usuário ou sinais do sistema. Os diagramas de estado são particularmente eficazes para modelar o comportamento dinâmico de um único objeto ou sistema com um número finito de estados.

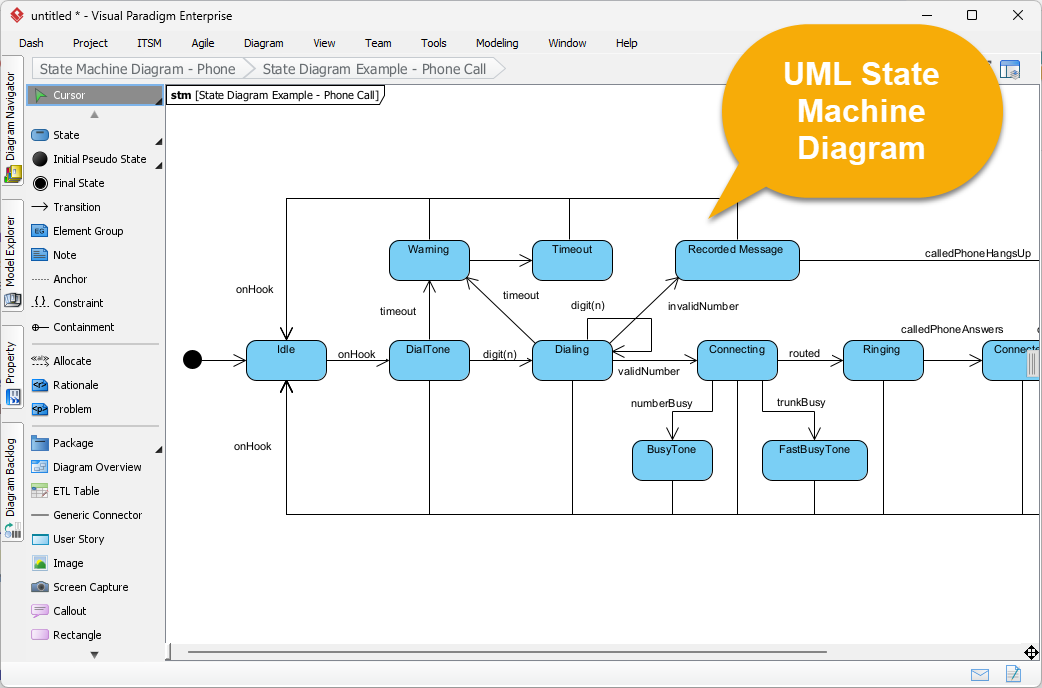

UML state diagram example (By Visual Paradigm's State Diagram Editing Tool)

Quando usar

Os diagramas de estado são mais adequados para:

  • Sistemas Reativos: Sistemas que respondem a eventos externos ou internos, como entradas do usuário ou sinais do sistema.

  • Ciclos de Vida de Objetos: Capturar como um objeto evolui desde a criação até a terminação.

  • Comportamento Dependente de Estado: Quando o comportamento de um sistema varia com base em seu estado atual.

Exemplos

  1. Sistema de Semáforo

    • Estados: Vermelho, Amarelo, Verde

    • Eventos: Temporizador expira (por exemplo, após 30 segundos, transição do Verde para Amarelo)

    • Descrição: Modela o comportamento cíclico de um semáforo, onde cada estado determina se os veículos param, se preparam para parar ou prosseguem.

  2. Máquina ATM

    • Estados: Ocioso, Cartão Inserido, PIN Digitado, Processamento da Transação, Saída de Dinheiro

    • Eventos: Inserir Cartão, Digitar PIN, Selecionar Valor para Saque, Confirmar Transação

    • Descrição: Representa o comportamento da ATM ao processar interações do usuário, garantindo transições válidas (por exemplo, validação do PIN antes da transação).

  3. Pedido de Comércio Eletrônico

    • Estados: Pendente, Pago, Enviado, Entregue, Cancelado

    • Eventos: Pagamento Recebido, Remessa Enviada, Cliente Cancela

    • Descrição: Monitora o ciclo de vida de um pedido, mostrando como ações do cliente ou do sistema impulsionam as mudanças de estado.

  4. Máquina de Café

    • Estados: Ocioso, Selecionando Bebida, Preparando, Dispensando

    • Eventos: Inserir Moeda, Selecionar Bebida, Preparo Concluído

    • Descrição: Modela o funcionamento de uma máquina de café, onde entradas do usuário, como a inserção de moeda, acionam transições de estado.

  5. Personagem de Jogo

    • Estados: Ocioso, Andando, Correndo, Pulando

    • Eventos: Pressionar Tecla de Setas, Pressionar Espaço, Soltar Tecla

    • Descrição: Captura o comportamento de um personagem de jogo com base nas entradas do jogador, como movimentação ou pulo.

  6. Sistema de Impressora

    • Estados: Pronto, Impressão, Sem Papel, Erro

    • Eventos: Solicitação de Impressão, Engasgo de Papel, Carregar Papel, Limpar Erro

    • Descrição: Representa a resposta de uma impressora a eventos como engasgos de papel ou comandos de impressão.

Diagramas de Atividades

Definição

Um diagrama de atividades modela o fluxo de atividades ou ações dentro de um sistema, focando na sequência, decisões e processos paralelos envolvidos. É usado para representar fluxos de trabalho, processos de negócios ou etapas algorítmicas, frequentemente incluindo pontos de decisão, divisões (para atividades paralelas) e junções (para sincronização). Diferentemente dos diagramas de estado, os diagramas de atividades enfatizam o fluxo de controle em vez de estados específicos.

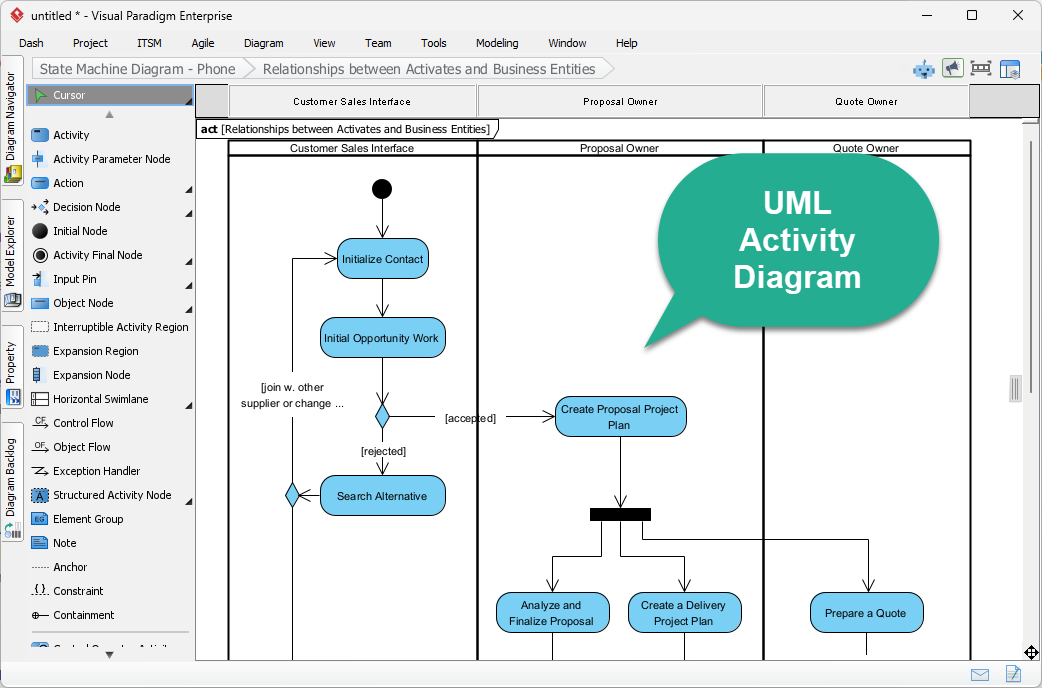

UML activity diagram example (By Visual Paradigm's Activity Editor)

Quando usar

Os diagramas de atividades são ideais para:

  • Processos de Negócios: Mapear fluxos de trabalho ou procedimentos em uma organização.

  • Algoritmos: Ilustrar a execução passo a passo de um programa ou função.

  • Cenários de Casos de Uso: Detalhar o fluxo de eventos em um caso de uso específico.

  • Processos Concorrentes: Modelar atividades paralelas e sua coordenação.

Exemplos

  1. Processo de Atendimento de Pedidos

    • Atividades: Receber Pedido, Verificar Estoque, Embalar Itens, Enviar Pedido

    • Decisões: O estoque está disponível? (Sim/Não)

    • Descrição: Modela os passos desde o recebimento de um pedido online até o envio, incluindo pontos de decisão para verificação de estoque.

  2. Fluxo de Trabalho de Aprovação de Empréstimo

    • Atividades: Submeter Solicitação, Verificação de Crédito, Verificação de Documentos, Aprovar/Negar Empréstimo

    • Tarefas Paralelas: Verificar Renda, Verificar Histórico de Crédito

    • Decisões: Verificação de Crédito Aprovado/Reprovado

    • Descrição: Representa o processo de aprovação de empréstimo de um banco, com tarefas de verificação paralelas e pontos de decisão.

  3. Fluxo de Registro de Usuário

    • Atividades: Inserir Detalhes, Validar E-mail, Criar Conta, Enviar Confirmação

    • Descrição: Detalha os passos para um usuário se registrar em um site, incluindo validação e confirmação.

  4. Linhas de Montagem

    • Atividades Paralelas: Montar Peças, Verificação de Qualidade, Embalar Produto

    • Descrição: Modela um processo de fabricação em que múltiplas tarefas ocorrem simultaneamente, sincronizadas antes do embalamento.

  5. Processo de Admissão de Paciente

    • Atividades: Triagem, Diagnóstico, Plano de Tratamento, Alta

    • Descrição: Ilustra o fluxo de trabalho para admissão e tratamento de um paciente em um hospital.

  6. Processamento de Pagamento Online

    • Atividades: Inserir Detalhes do Pagamento, Processar Pagamento, Confirmar Transação

    • Decisões: Pagamento Bem-Sucedido? (Sim/Não)

    • Atividades em Caso de Falha: Reembolso, Notificar Usuário

    • Descrição: Mapeia os passos para processar um pagamento online, incluindo o tratamento de falhas.

  7. Processo de Desenvolvimento de Software

    • Atividades: Coleta de Requisitos, Design, Implementação, Testes, Implantação

    • Decisões: Aprovar Design, Testes Aprovados/Reprovados

    • Descrição: Modela o ciclo de vida do desenvolvimento de software, com pontos de decisão para aprovações e resultados de testes.

Comparação: Diagramas de Estado vs. Diagramas de Atividades

Diagramas de estado e diagramas de atividades ambos modelam comportamento dinâmico, mas seu foco e aplicação diferem significativamente. A tabela abaixo resume as principais diferenças:

Aspecto

Diagrama de Estado

Diagrama de Atividade

Foco

Estados e transições de objetos

Fluxo de atividades

Gatilhos

Eventos (por exemplo, ações do usuário, sinais do sistema)

Conclusão de atividades

Caso de Uso

Sistemas reativos, ciclos de vida de objetos

Fluxos de trabalho, processos de negócios, algoritmos

Complexidade

Modela comportamento dependente de estado

Modela fluxo de controle, paralelismo, decisões

Melhor para

Sistemas com estados claros (por exemplo, dispositivos, pedidos)

Processos com etapas sequenciais ou paralelas (por exemplo, fluxos de trabalho)

Escolha do Diagrama Certo

  • Use Diagramas de Estado quando modelar sistemas cujo comportamento depende de estados discretos e eventos externos. Exemplos incluem dispositivos (por exemplo, caixas eletrônicos, máquinas de café), sistemas de autenticação ou ciclos de vida de pedidos. São particularmente úteis para sistemas onde o estado atual determina a resposta a um evento.

  • Use Diagramas de Atividades ao modelar processos ou fluxos de trabalho que envolvem etapas sequenciais ou paralelas, decisões ou papéis. São ideais para processos de negócios (por exemplo, entrega de pedidos, aprovação de empréstimos), algoritmos ou cenários de casos de uso em que o foco está no fluxo de ações em vez de estados.

Como o Visual Paradigm Melhora a Modelagem UML

Visual Paradigm é uma ferramenta poderosa de modelagem UML que suporta a criação de diagramas de estado e diagramas de atividades, oferecendo recursos que simplificam o processo de design e melhoram a colaboração. SeuEdição Comunitária é gratuita, tornando-a acessível para estudantes, entusiastas e pequenas equipes. Abaixo estão os principais recursos que suportam a modelagem UML:

Para Diagramas de Estado

  • Editor de Arrastar e Soltar: Adicione facilmente estados, transições e eventos com uma interface intuitiva.

  • Simulação de Transições de Estado: Teste transições de estado dinamicamente para validar o comportamento do sistema.

  • Geração de Código: Gere esqueletos de código (por exemplo, Java, C++) a partir de diagramas de estado, auxiliando na implementação.

  • Condições de Guarda: Adicione condições (por exemplo, [saldo > 0]) às transições para modelagem precisa.

Para Diagramas de Atividades

  • Suporte a Células: Particione atividades por papéis ou componentes (por exemplo, Cliente, Sistema) para clareza em fluxos de trabalho complexos.

  • Ferramentas de Simulação: Anime fluxos de trabalho para identificar gargalos ou ineficiências.

  • Nós de Decisão e Nós de Divisão/Junção: Modele facilmente pontos de decisão e atividades paralelas.

Recursos Gerais

  • Colaboração em Tempo Real: Equipes podem editar diagramas em conjunto, adicionar comentários e rastrear mudanças em tempo real.

  • Modelos e Exemplos: Acesse modelos pré-construídos para cenários comuns, como sistemas de caixa eletrônico ou processamento de pedidos.

  • Exportação e Relatórios: Exporte diagramas para PDF, HTML ou Word para revisões por partes interessadas e gere relatórios detalhados.

  • Integração com Casos de Uso: Vincule diagramas a casos de uso para rastreabilidade de ponta a ponta no design do sistema.

Fluxo de Trabalho de Exemplo no Visual Paradigm

  1. Criando um Diagrama de Estados para uma Máquina de Venda Automática

    • Abra o Visual Paradigm e selecioneDiagrama > Novo > Diagrama de Máquina de Estados.

    • Adicione estados:Inativo, Selecionando Item, Processando Pagamento, Distribuindo Item.

    • Desenhe transições com eventos:Moeda Inserida, Item Selecionado, Pagamento Confirmado.

    • Use a simulação para testar o fluxo de estados.

  2. Criando um Diagrama de Atividades para Compras Online

    • SelecioneDiagrama > Novo > Diagrama de Atividades.

    • Adicione atividades:Navegar Itens, Adicionar ao Carrinho, Finalizar Compra, Processar Pagamento.

    • Use faixas para separar ações do cliente e do sistema.

    • Adicione nós de decisão (por exemplo, Pagamento bem-sucedido?) e tarefas paralelas, se necessário.

A interface intuitiva, as capacidades de simulação e os recursos de colaboração do Visual Paradigm tornam-no uma ferramenta ideal para criar diagramas UML profissionais, quer para projetos acadêmicos, pessoais ou profissionais.

Conclusão

Diagramas de estado e diagramas de atividade são ferramentas poderosas para modelar o comportamento dinâmico de sistemas em UML. Os diagramas de estado se destacam na captura de comportamentos dependentes de estado em sistemas reativos, como dispositivos ou ciclos de vida de pedidos, enquanto os diagramas de atividade são ideais para modelar fluxos de trabalho, processos e algoritmos com passos sequenciais ou paralelos. Ao compreender suas diferenças e aplicações, você pode escolher o diagrama adequado para suas necessidades de modelagem.Visual Paradigm melhora esse processo com sua interface amigável, ferramentas de simulação e recursos de colaboração, tornando-se uma escolha preferencial para modelagem UML em ambientes de desenvolvimento ágil e tradicionais.
