这个C4模型已成为被广泛接受的软件架构文档方法，因为它提供了一种大多数团队都难以实现的清晰、分层且可扩展的方式来描述复杂系统，而不会陷入过度细节。与其依赖单一的巨大图表，C4方法将架构分解为四个相互关联的层级，从而在恰当的时机揭示适当的信息量。
本文重点介绍四个C4层级之间的关系——上下文、容器、组件和代码——以及它们如何作为一个结构化的生态系统协同工作。它提供了对为什么C4的重要性如何四个图表如何相互补充，以及何时该模型能帮助你更有效地传达架构。
为什么C4模型被设计为分层结构
C4没有将架构视为单一的图示，而是将信息分布在四个层级上，使每个受众只看到他们需要的细节。这可以避免混淆，保持文档的可维护性，并确保从战略理解到技术细节的自然过渡。
C4背后的分层逻辑
- 从广泛的关联（上下文）
- 进入系统结构（容器）
- 深入到内部组织（组件）
- 最后是代码级别细节（代码）
每一层都成为下一层的基础。这种‘逐步深入’的方法使复杂系统更易于教学、分析和维护。
四个层级之间如何相互关联
与其分别思考四个独立的图表，不如想象一个逐步展开的单一架构故事：
1. 上下文定义系统在世界中的位置

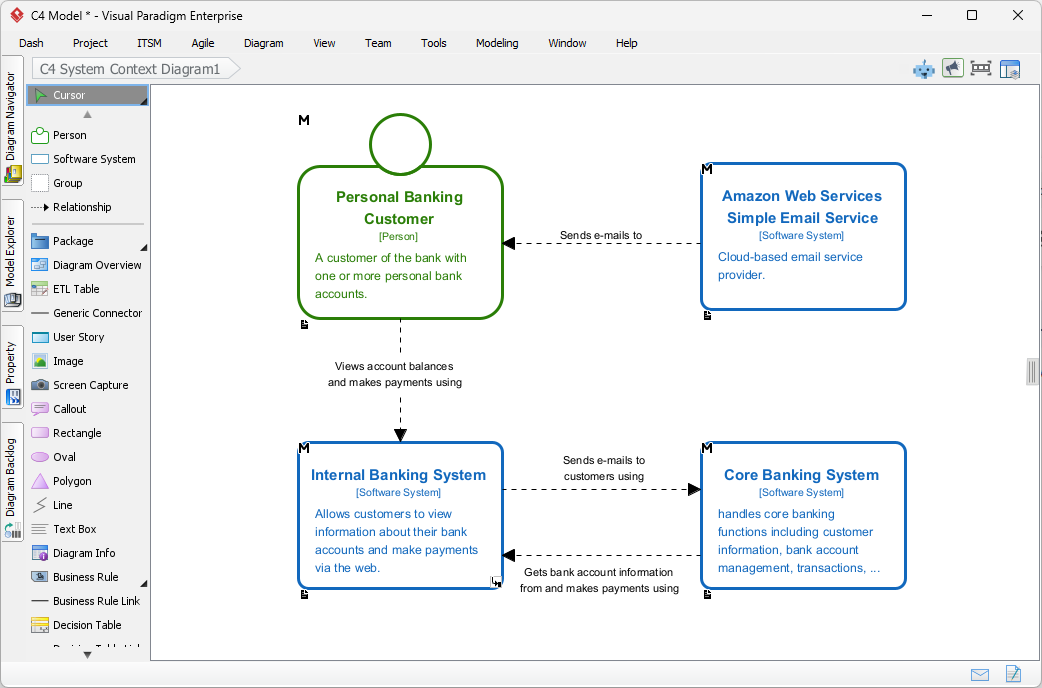

上下文层级解释系统是什么，以及它与谁或什么进行交互.
它为后续的一切奠定了基础。如果没有这种清晰性，更深层次的图表将失去意义。（注：该图像由Visual Paradigm 的 C4 建模软件工具)

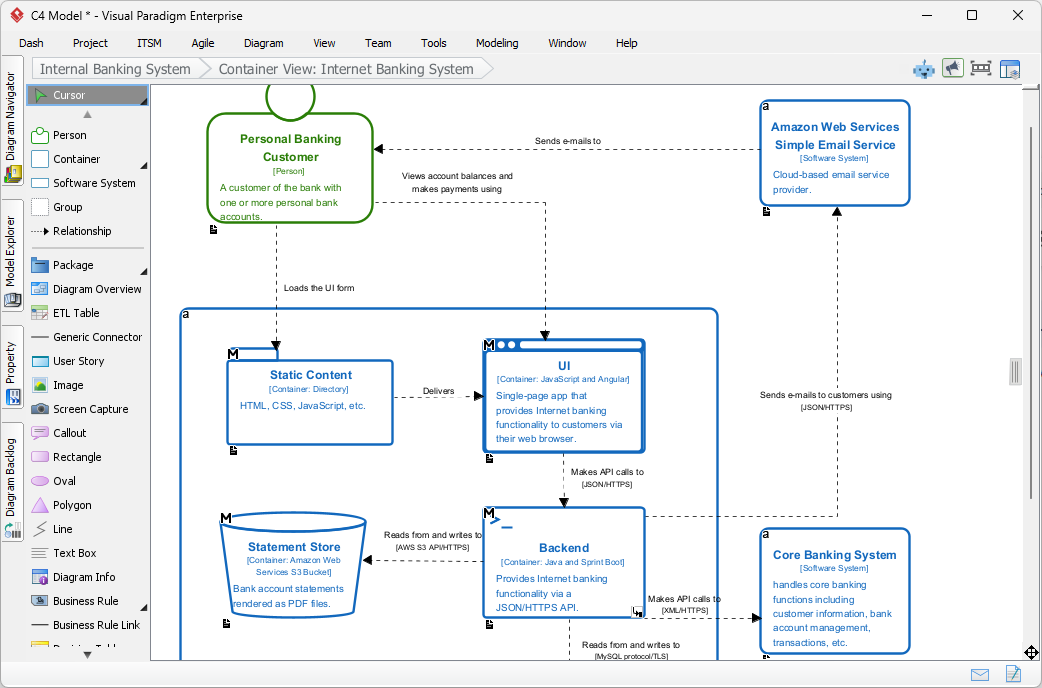

2. 容器层解释系统在高层上的工作方式
一旦环境清晰，模型便转向系统的内部结构。
容器层级展示系统如何被划分为应用程序、服务、数据库或接口以及这些单元之间如何通信。
这一层级直接受上下文图所定义内容的限制。
3. 组件揭示每个容器的内部结构
容器是高层的；组件展示单个容器内部的详细职责。
每个组件图都回答一个问题：
“这个容器内部的逻辑是如何组织的？”
这实现了从系统架构到面向开发者的结构之间的平滑过渡。
4. 代码图展示组件背后的实现
代码层级是抽象转化为实际类、接口或函数的地方。
它将组件层级的概念转化为开发人员实际使用的实现。
这一最终层级是可选的，因为代码经常变化，但当需要时，它能将架构与软件本身直接联系起来。
为什么 C4 有效：跨受众的一致性
每一层级都是为特定受众设计的：
| 层级 | 受众 | 他们需要什么 |
|---|---|---|
| 上下文 | 利益相关者、业务团队 | 宏观层面的理解 |
| 容器 | 架构师、高级开发人员 | 系统结构和技术选型 |
| 组件 | 开发人员 | 模块级组织 |
| 代码 | 开发人员 | 详细实现的清晰度 |
这种分层的受众对齐是C4成功的关键原因之一。
它避免了所有人被迫使用过于复杂的同一张图表。
C4如何在实际项目中提升沟通效率
1. 帮助团队避免“一张巨型图表”带来的困惑
没有C4，许多架构图会把所有内容塞进一张图中。
C4鼓励分层，以便复杂性逐步引入。
2. 支持在不同技术层级上的讨论
- 高管可以讨论上下文图。
- 架构师参考容器图。
- 开发人员关注组件和代码。
这使得沟通更加高效，同时保持一致。
3. 为新成员入职提供路线图
- 新开发人员在加入大型项目时常常感到迷茫。
- C4提供了一种结构化的方式，逐步理解系统。
4. 提高文档的可维护性
- 低层级的图表可以更改，而不会影响高层级的图表。
- 这减轻了保持所有内容更新的负担。
C4模型如何适应现代技术栈
C4模型足够灵活，可以描述任何架构：
- 单体架构
- 微服务
- 无服务器系统
- 云原生平台
- 混合环境
由于每一层都是独立但相互关联的，该模型能够随着系统的发展或变化而自适应。
像这样的工具Visual Paradigm Online使这些相关图表更容易保持一致。

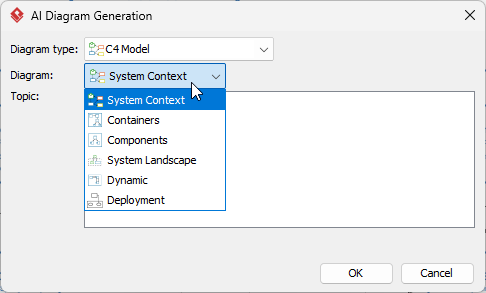

例如，Visual Paradigm Online 中的 AI 图表生成功能可以在所有层级上生成一致的形状、术语和关系，即使图表在不同时间创建，也能帮助保持单一的架构叙事。
C4 图表如何支持持续开发实践
在敏捷和 DevOps 环境中，架构持续演进。C4 通过以下方式支持这一点：
- 保持高层视图的稳定
- 允许低层级图表轻松适应
- 使代码级别的文档可选或自动生成
- 促进架构与实现之间的紧密反馈循环
这使得 C4 成为一个实用的模型，而非理论模型。
关于 C4 的常见问题
1. 我需要创建全部四个 C4 图表吗？
并不总是需要。许多团队专注于上下文图和容器图。组件图和代码图仅在需要时创建。
2. 每一层是否应使用相同的符号？
是的。一致性是 C4 的优势之一。在所有层级中使用相同的符号和标注规范，使叙事更易于理解。
3. C4 与 UML 相比如何？
C4 更简单且更专注于架构。UML 提供多种图表类型，而 C4 仅关注四个层级视图。许多团队在 C4 组件的底层使用 UML 来表示代码级别的细节。
4. 我可以在 Visual Paradigm 中构建 C4 图表吗？
可以。您可以创建全部四个层级，保持视觉一致性，并使用 AI 生成图表。以下是 Visual Paradigm 提供的 C4 工具集：
- Visual Paradigm Online
- AI 聊天机器人用于 C4 图表生成
- AI 驱动的 C4 PlantUML 工作室
- Visual Paradigm
- C4 建模工具
- AI C4 图表生成器
您可以通过访问了解 Visual Paradigm 的 C4 解决方案此处.
这有助于您在无需手动重新工作的情况下保持各层级之间的关系。
最后的想法
C4 模型之所以蓬勃发展，是因为它将架构视为一种四章讲述的故事，而不是混乱的符号集合。它的优势在于各层级之间的关系：
- 上下文界定问题
- 容器描述架构
- 组件组织功能
- 代码实现逻辑
它们共同提供了任何软件系统的完整、多层次视图。这种方法提高了清晰度、沟通效率、入职效率、协作效率以及长期可维护性。
