C4 vs. UML: Wie das C4-Modell traditionelle UML-Dokumentation ergänzt und modernisiert

Seit Jahrzehnten ist UML der Standard zur Beschreibung von Softwaresystemen. Es bietet eine reiche Auswahl an Diagrammtypen, unterstützt formales Modellieren und bietet einen detaillierten Einblick in Struktur und Verhalten von Systemen. Doch da Softwareteams immer agiler, verteilter und schneller geworden sind, sind die Komplexität und der Wartungsaufwand von UML zunehmend herausfordernd geworden.

Dieser Wandel hat viele moderne Teams dazu veranlasst, das C4-Modell, einen einfacheren und skalierbareren Ansatz für die Architekturdokumentation. Anstatt UML vollständig zu verwerfen, konzentriert sich C4 auf das große Ganze und bietet eine klare Hierarchie von Perspektiven, während UML weiterhin eingesetzt werden kann, um Details zu füllen, wenn tiefgehendes Modellieren erforderlich ist.

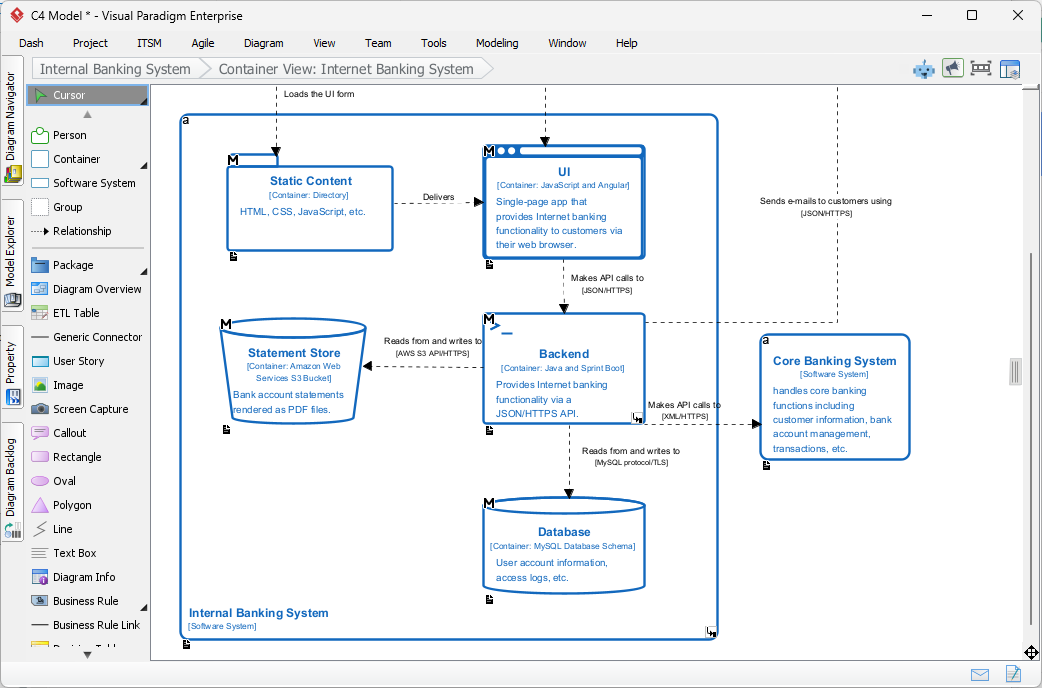

A C4 Container Diagram created with Visual Paradigm's C4 modeler

Dieser Artikel untersucht wie C4 und UML zusammenhängen, wo sie sich ergänzen, und warum C4 manchmal als Ersatz für traditionelles Modellieren bevorzugt wird—insbesondere für die Arbeit auf hoher Ebene der Architektur.

Warum der Vergleich von C4 und UML heute wichtig ist

Die Softwareentwicklung hat sich weiterentwickelt.
Teams heute benötigen Dokumentation, die:

  • Einfach verständlich ist
  • Einfach zu pflegen ist
  • An agile Arbeitsabläufe angepasst ist
  • Hilfreich beim Onboarding
  • Nützlich für die Kommunikation zwischen Teams

UML bietet weiterhin Wert, doch seine Komplexität und Formalität können Teams verlangsamen. C4 schließt diese Lücke mit einem leichtgewichtigen, zielgruppenorientierten Ansatz, der Klarheit vor Detailgenauigkeit betont.

C4 soll UML nicht vollständig ersetzen—doch es ersetzt UML oft in der Architektur

UML enthält mehr als ein Dutzend Diagrammtypen. Viele von ihnen versuchen, jedes Aspekt eines Systems zu modellieren:

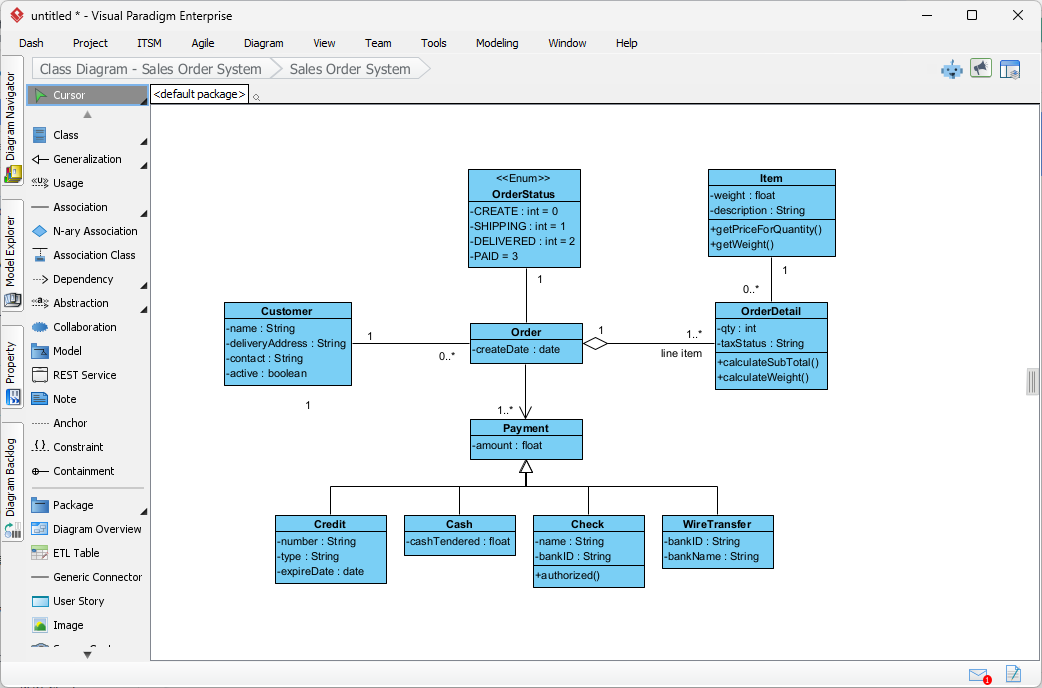

A UML class diagram created with Visual Paradigm's UML tool (desktop)

Die Breite ist mächtig – aber auch überwältigend.

C4 wurde speziell geschaffen, um die Architektur-Ebene zu vereinfachen, indem nur vier Ansichten definiert werden:

  1. Systemkontext
  2. Container
  3. Komponenten
  4. Code

Dies macht C4 zu einer hervorragenden Alternative fürhöherer Ebene UML-Diagramme wie:

  • UML-Komponentendiagramme
  • UML-Paketdiagramme
  • UML-Bereitstellungsdigramme
  • Höherstufige Klassendiagramme

Teams erhalten die Klarheit, die sie benötigen, ohne die Komplexität, die sie nicht benötigen.

Wie das C4-Modell UML ergänzt

Während C4 bei der Architektur hervorragt, bleibt UML für die Modellierung vonVerhalten.

1. C4 behandelt Struktur; UML behandelt Verhalten

C4 konzentriert sich auf „aus was das System besteht.“
UML ist stark darin, „wie Dinge sich verhalten“, insbesondere durch:

  • Sequenzdiagramme
  • Zustandsautomatendiagramme
  • Aktivitätsdiagramme

Ein gängiger Workflow ist:

  • Verwenden SieC4 für System- und Designdiskussionen.
  • Verwenden SieUML wenn Verhalten, Workflows oder Zustandsübergänge genau definiert werden müssen.

2. C4 erstellt eine Roadmap, in die UML-Diagramme integriert werden können

UML-Diagramme können unabhängig existieren, haben aber oft keinen klaren Platz innerhalb der Systemhierarchie.

C4 bietet eine navigationsbasierte Struktur.

Sobald Sie einen Container oder ein Komponente in C4 identifiziert haben, können Sie ein UML-Verhaltensdiagramm dazu anhängen, um detailliert zu modellieren.

3. C4 vereinfacht die Kommunikation für nicht-technische Stakeholder

Viele Nicht-Techniker haben Schwierigkeiten mit der Notation und Syntax von UML.

C4-Diagramme sind:

  • Einfacher
  • Visueller
  • Intuitiver
  • Einfacher in Besprechungen zu erklären

UML kann intern für technische Diskussionen weiter verwendet werden.

Warum Teams von UML zu C4 für die Architektur wechseln

1. UML ist umfassend, aber für den Alltag zu schwer

Es ist hervorragend für formale Modellierung, aber die meisten agilen Teams benötigen auf täglicher Basis nicht diese Form der Formalität.

UML-Diagramme sind zeitaufwendig zu pflegen

Weil sie oft die Low-Level-Struktur widerspiegeln, werden sie schnell veraltet, wenn sich der Code weiterentwickelt.

C4 entkoppelt die Hoch-Level-Diagramme von der Code-Struktur, wodurch sie leichter aktuell gehalten werden können.

3. UML ist für Neueinsteiger schwer verständlich

Neue Entwickler können ein C4-Modell viel schneller lesen als ein UML-Klassendiagramm oder ein komplexes Sequenzdiagramm.

4. C4 passt gut zu modernen Tools und KI

KI-Tools und cloudbasierte Diagramm-Plattformen können C4-Diagramme zuverlässiger generieren und aktualisieren, da die Struktur einfacher und vorhersehbarer ist.

Deshalb verlassen sich viele Teams, die Visual Paradigm Online nutzen, auf KI, um folgendes zu generieren:

  • Kontextdiagramme
  • Container-Diagramme
  • Komponentendiagramme

Dann fügen Sie UML-Diagramme hinzunur, wenn eine tiefere Detailierung wirklich notwendig ist.

Wann C4 UML ersetzen sollte

C4 wird oft anstelle von UML verwendet, wenn Sie benötigen:

  • Architektur über Teams hinweg kommunizieren
  • Neue Entwickler schnell einarbeiten
  • Dokumentation für nicht-technische Zielgruppen erstellen
  • Agile Entwicklung unterstützen, bei der Geschwindigkeit entscheidend ist
  • Die steile Lernkurve von UML vermeiden
  • Diagramme über lange Produktzyklen hinweg pflegen

Für viele Organisationen ersetzt C4 UML vollständig bei der Planung der Architektur auf hoher Ebene.

Wenn UML immer noch wertvoll ist

UML bleibt die bevorzugte Wahl, wenn:

  • Sie eine präzise Verhaltensmodellierung benötigen
  • Regulatorische Standards erfordern formelle Dokumentation
  • Sie entwerfen komplexe objektorientierte Systeme
  • Engineering-Teams wollen sehr detaillierte Spezifikationen
  • Zeitabläufe in Sequenzen oder Zustandsübergänge sind wichtig

C4 versucht nicht, diese Funktionen zu replizieren.

C4 + UML: Das Beste aus beiden Welten

Anstatt in Begriffen von „C4 gegen UML“ zu denken, stellen viele Teams fest, dass die beiden Ansätze sich äußerst gut ergänzen.

Ein praktischer Arbeitsablauf:

  1. C4 verwendenum die Systemarchitektur klar zu erklären.
  2. Mit UML tiefer in die Details gehenfür Bereiche, die Verhaltens- oder Implementierungsdetails erfordern.
  3. AI-Diagramm-Tools verwendenum beide synchronisiert und aktuell zu halten.

Das Ergebnis:
Klare Architekturübersicht mit detaillierter Modellierung dort, wo es zählt.

Abschließende Gedanken

C4 und UML erfüllen unterschiedliche, aber ergänzende Aufgaben bei der Softwaregestaltung.

C4 vereinfacht die Architektur-Ebene und schafft eine klare Erzählung darüber, wie ein System aufgebaut ist. UML bereichert diese Erzählung, indem sie die Verhaltens- und Implementierungsdetails liefert, die C4 bewusst vermeidet.

Verwendet zusammen, bilden sie ein vollständiges Dokumentationssystem, das für moderne Software-Teams verständlich, wartbar und skalierbar ist.
