The Model C4telah menjadi cara yang diterima secara luas untuk mendokumentasikan arsitektur perangkat lunak karena memberikan sesuatu yang sulit bagi sebagian besar tim: cara yang jelas, berlapis, dan dapat diskalakan untuk menggambarkan sistem kompleks tanpa rincian yang terlalu banyak. Alih-alih mengandalkan satu diagram besar, pendekatan C4 membagi arsitektur menjadi empat tingkatan yang saling terhubung yang mengungkapkan jumlah informasi yang tepat pada waktu yang tepat.
Artikel ini berfokus pada hubungan antara empat tingkatan C4—Konteks, Wadah, Komponen, dan Kode—dan bagaimana mereka bekerja sebagai ekosistem yang terstruktur. Ini memberikan pemahaman tingkat tinggi tentang mengapa C4 penting, bagaimanaempat diagram saling melengkapi, dan kapanmodel ini membantu Anda berkomunikasi arsitektur secara lebih efektif.
Mengapa Model C4 Dirancang sebagai Struktur Berlapis
Alih-alih memperlakukan arsitektur sebagai satu gambaran tunggal, C4 menyebarkan informasi di empat tingkatan sehingga setiap audiens hanya melihat detail yang mereka butuhkan. Ini mencegah kebingungan, menjaga dokumentasi tetap dapat dipelihara, dan memastikan alur alami dari pemahaman strategis ke detail teknis.
Logika Berlapis di Balik C4
- Mulailah dengan hubungan luas (Konteks)
- Beralih ke struktur sistem (Wadah)
- Perbesar ke organisasi internal (Komponen)
- Selesaikan dengan detail tingkat kode (Kode)
Setiap tingkatan menjadi dasar bagi tingkatan berikutnya. Pendekatan ‘memperbesar’ ini membuat sistem kompleks lebih mudah diajarkan, dianalisis, dan dipelihara.
Bagaimana Empat Tingkatan Terhubung Satu Sama Lain
Alih-alih memikirkan empat diagram terpisah, bayangkan sebuah cerita arsitektur tunggal yang terungkap secara bertahap:
1. Konteks Menentukan Tempat Sistem dalam Dunia
Tingkat Konteks menjelaskanapa yang dimaksud dengan sistem dan dengan siapa atau apa saja sistem tersebut berinteraksi.

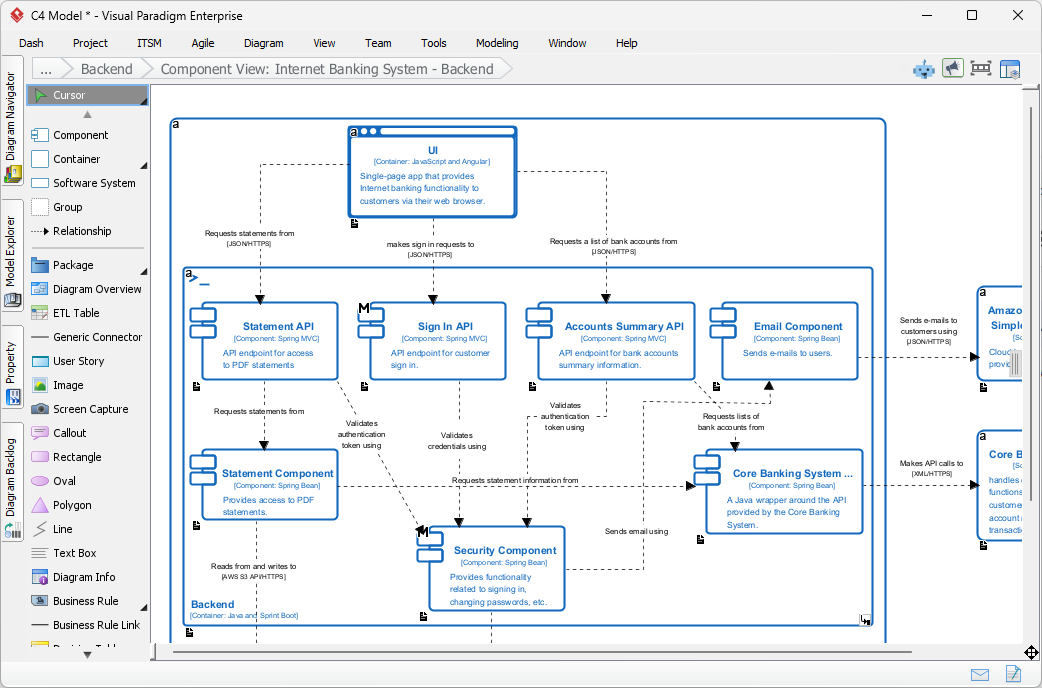

Ini menetapkan panggung bagi segala sesuatu yang mengikuti. Tanpa kejelasan ini, diagram yang lebih dalam kehilangan makna. (Catatan: Gambar ini dibuat menggunakan)Alat perangkat lunak pemodelan C4 dari Visual Paradigm)
2. Kontainer Menjelaskan Cara Kerja Sistem pada Tingkat Tinggi
Setelah lingkungan menjadi jelas, model beralih ke struktur internal sistem.
Tingkat Kontainer menunjukkanbagaimana sistem dibagi menjadi aplikasi, layanan, basis data, atau antarmuka, dan bagaimana unit-unit ini berkomunikasi.
Tingkat ini secara langsung dibatasi oleh apa yang didefinisikan oleh diagram Konteks.
3. Komponen Mengungkap Bentuk Internal Setiap Kontainer
Kontainer bersifat tingkat tinggi; Komponen menunjukkan tanggung jawab rinci di dalam satu kontainer.
Setiap diagram Komponen menjawab pertanyaan:
“Bagaimana logika di dalam kontainer ini diorganisasi?”
Ini menciptakan transisi yang mulus dari arsitektur sistem ke struktur yang berfokus pada pengembang.
4. Diagram Kode Menunjukkan Implementasi di Balik Suatu Komponen
Tingkat Kode adalah tempat di mana abstraksi berubah menjadi kelas, antarmuka, atau fungsi yang sebenarnya.
Ini menerjemahkan konsep tingkat Komponen menjadi implementasi nyata yang digunakan oleh pengembang.
Tingkat akhir ini bersifat opsional karena kode sering berubah, tetapi bila diperlukan, hal ini menghubungkan arsitektur secara langsung dengan perangkat lunak itu sendiri.
Mengapa C4 Bekerja: Konsistensi di Antara Berbagai Audiens
Setiap tingkat dirancang dengan audiens tertentu sebagai pertimbangan:
| Tingkat | Audiens | Apa yang Dibutuhkan |
|---|---|---|
| Konteks | Pemegang kepentingan, tim bisnis | Pemahaman gambaran besar |
| Kontainer | Arsitek, pengembang senior | Struktur sistem dan pilihan teknologi |
| Komponen | Pengembang | Organisasi tingkat modul |
| Kode | Pengembang | Klarity implementasi rinci |
Kesesuaian audiens berlapis ini adalah salah satu alasan terbesar keberhasilan C4.
Ini mencegah semua orang dipaksa masuk ke dalam diagram yang terlalu kompleks.
Cara C4 Meningkatkan Komunikasi dalam Proyek Nyata
1. Membantu tim menghindari kebingungan ‘satu diagram besar’
Tanpa C4, banyak diagram arsitektur memadatkan semua hal bersamaan.
C4 mendorong pemisahan sehingga kompleksitas diperkenalkan secara bertahap.
2. Mendukung diskusi pada tingkat teknis yang berbeda
- Eksekutif dapat mendiskusikan diagram Konteks.
- Arsitek merujuk pada diagram Kontainer.
- Pengembang fokus pada Komponen dan Kode.
Ini memungkinkan percakapan yang produktif tanpa kehilangan keselarasan.
3. Menyediakan peta jalan untuk onboarding anggota tim baru
- Pengembang baru sering merasa bingung saat bergabung dengan proyek besar.
- C4 menyediakan cara terstruktur untuk memahami sistem secara bertahap.
4. Meningkatkan kemudahan pemeliharaan dokumentasi
- Diagram tingkat rendah dapat berubah tanpa memengaruhi yang tingkat atas.
- Ini mengurangi beban untuk menjaga semua hal tetap diperbarui.
Cara Model C4 Sesuai dengan Tata Letak Teknologi Modern
Model C4 cukup fleksibel untuk menggambarkan arsitektur apa pun:
- Monolit
- Microservices
- Sistem tanpa server
- Platform berbasis awan
- Lingkungan hibrida
Karena setiap tingkatan bersifat independen namun terhubung, model ini dapat beradaptasi seiring pertumbuhan atau perubahan sistem Anda.
Alat seperti Visual Paradigm Online membuat lebih mudah untuk menjaga keselarasan diagram-diagram terkait ini.

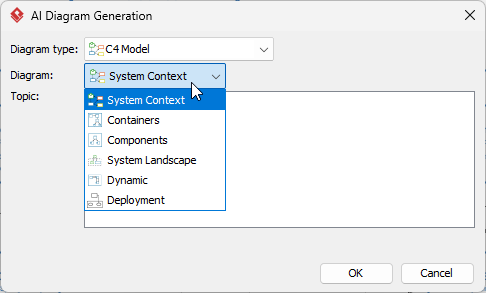

Sebagai contoh, pembuatan diagram AI di Visual Paradigm Online dapat menghasilkan bentuk, kosa kata, dan hubungan yang konsisten di semua tingkatan, membantu menjaga narasi arsitektur tunggal bahkan ketika diagram dibuat pada waktu yang berbeda.
Bagaimana Diagram C4 Mendukung Praktik Pengembangan Berkelanjutan
Dalam lingkungan agile dan DevOps, arsitektur berkembang secara terus-menerus. C4 mendukung hal ini dengan:
- Menjaga gambaran tingkat tinggi tetap stabil
- Memungkinkan diagram tingkat rendah beradaptasi dengan mudah
- Membuat dokumentasi tingkat kode opsional atau dihasilkan secara otomatis
- Mendorong siklus umpan balik erat antara arsitektur dan implementasi
Ini membuat C4 menjadi model yang praktis daripada teoritis.
Pertanyaan yang Sering Diajukan Mengenai C4 Secara Keseluruhan
1. Apakah saya harus membuat keempat diagram C4?
Tidak selalu. Banyak tim fokus pada diagram Konteks dan Container. Diagram Komponen dan Kode dibuat hanya jika diperlukan.
2. Apakah setiap tingkatan harus menggunakan notasi yang sama?
Ya. Konsistensi merupakan bagian dari kekuatan C4. Menggunakan simbol dan konvensi penomoran yang sama di semua tingkatan membuat narasi lebih mudah diikuti.
3. Bagaimana perbandingan C4 dengan UML?
C4 lebih sederhana dan lebih difokuskan pada arsitektur. UML menawarkan banyak jenis diagram, sementara C4 fokus pada hanya empat tampilan hierarkis. Banyak tim menggunakan UML untuk detail tingkat kode di bawah Komponen C4.
4. Bisakah saya membuat diagram C4 di Visual Paradigm?
Ya. Anda dapat membuat keempat tingkatan, menjaga konsistensi visual, dan menghasilkannya menggunakan AI. Berikut adalah alat C4 yang ditawarkan oleh Visual Paradigm:
- Visual Paradigm Online
- Chatbot AI untuk Pembuatan Diagram C4
- Studi PlantUML C4 Berbasis AI
- Visual Paradigm
- Alat Pemodelan C4
- Pembuat diagram C4 berbasis AI
Anda dapat mempelajari lebih lanjut tentang solusi C4 Visual Paradigm dengan mengunjungi di sini.
Ini membantu Anda mempertahankan hubungan antar tingkatan tanpa perlu pekerjaan manual.
Kesimpulan Akhir
Model C4 berkembang karena memperlakukan arsitektur sebagai cerita yang diceritakan dalam empat bab, bukan sekumpulan simbol yang kacau. Kekuatannya terletak pada hubungan antar tingkatan:
- Konteks membingkai masalah
- Kontainer menggambarkan arsitektur
- Komponen mengorganisasi fungsionalitas
- Kode menerapkan logika
Bersama-sama, mereka memberikan pandangan lengkap dan multi-level terhadap sistem perangkat lunak apa pun. Pendekatan ini meningkatkan kejelasan, komunikasi, onboarding, kolaborasi, dan keterjagaan jangka panjang.
