O Modelo C4 tornou-se uma forma amplamente aceita de documentar a arquitetura de software porque oferece algo com que a maioria das equipes luta: uma forma clara, em camadas e escalável de descrever sistemas complexos sem detalhes excessivos. Em vez de depender de um único diagrama gigantesco, a abordagem C4 divide a arquitetura em quatro níveis interconectados que revelam a quantidade certa de informação na hora certa.
Este artigo se concentra no relação entre os quatro níveis do C4—Contexto, Containers, Componentes e Código—and como eles funcionam como um ecossistema estruturado. Oferece uma compreensão de alto nível sobre por que o C4 importa, comoos quatro diagramas se complementam mutuamente, e quandoo modelo ajuda você a comunicar a arquitetura de forma mais eficaz.
Por que o Modelo C4 é projetado como uma estrutura em camadas
Em vez de tratar a arquitetura como uma única imagem, o C4 espalha as informações em quatro níveis, de modo que cada público veja apenas os detalhes de que precisa. Isso evita confusão, mantém a documentação sustentável e garante uma progressão natural do entendimento estratégico para os detalhes técnicos.
A Lógica em Camadas por Trás do C4
- Comece com relacionamentos amplos (Contexto)
- Mova-se para estrutura do sistema (Containers)
- Aproxime-se de organização interna (Componentes)
- Termine com detalhes ao nível de código (Código)
Cada nível torna-se a base para o próximo. Esse método de “zoom” torna os sistemas complexos mais fáceis de ensinar, analisar e manter.
Como os Quatro Níveis se Conectam entre Si
Em vez de pensar em quatro diagramas separados, imagine uma única história arquitetônica que se desenrola gradualmente:

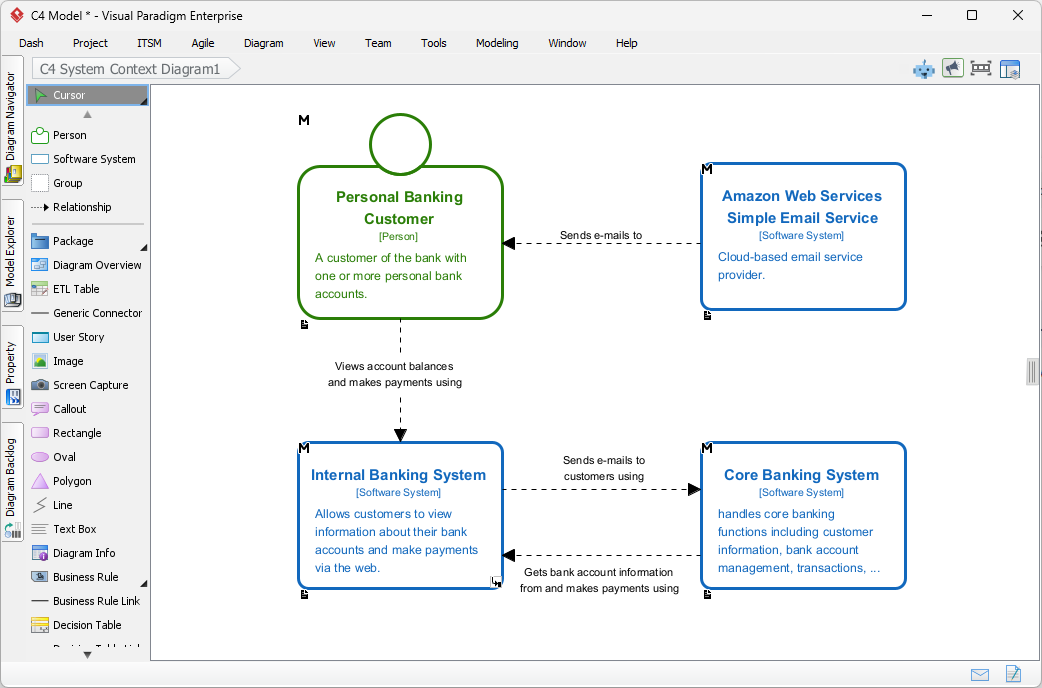

1. Contexto Define o lugar do sistema no mundo
O nível de Contexto explicao que é o sistema e com quem ou o que ele interage.
Estabelece o cenário para tudo o que se segue. Sem essa clareza, os diagramas mais profundos perdem significado. (Nota: A imagem está sendo preparada com ferramenta de software de modelagem C4 do Visual Paradigm)

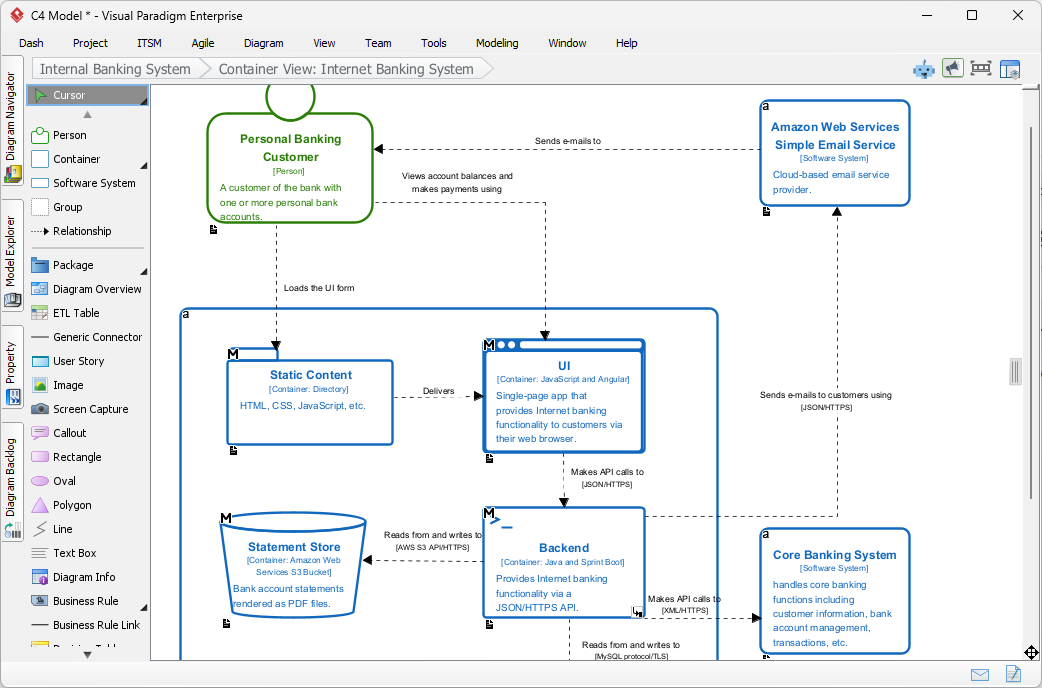

2. Contêineres Explicam Como o Sistema Funciona em Nível Alto
Uma vez que o ambiente está claro, o modelo passa para a estrutura interna do sistema.
O nível de Contêiner mostracomo o sistema é dividido em aplicações, serviços, bancos de dados ou interfaces, e como essas unidades se comunicam.
Este nível é diretamente limitado pelo que o diagrama de Contexto define.

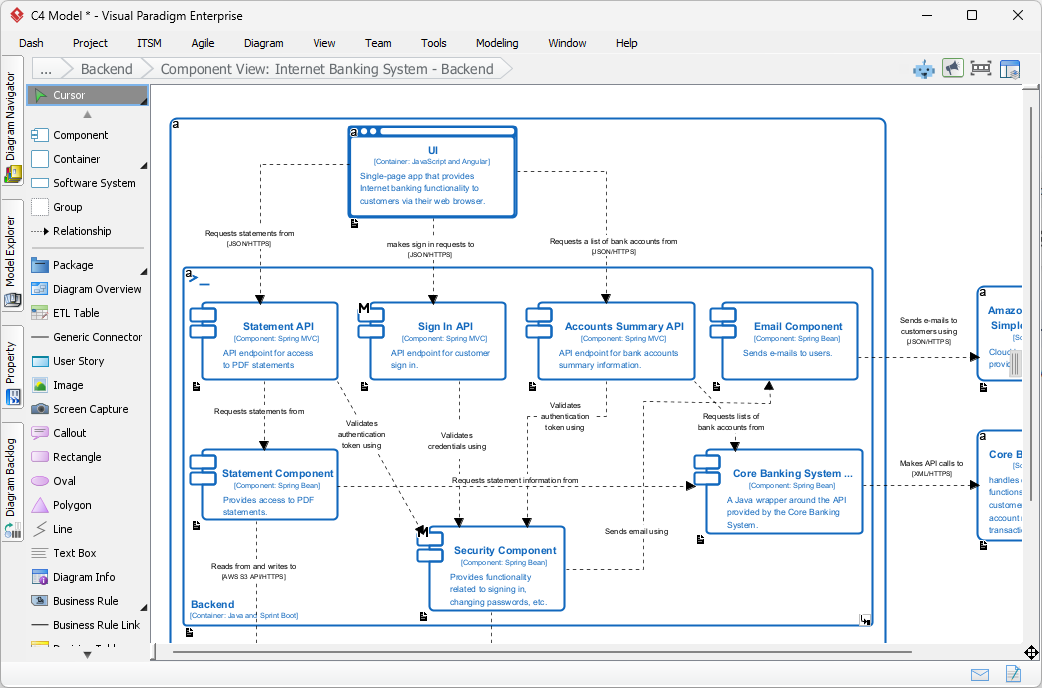

3. Componentes Revelam a Forma Interna de Cada Contêiner
Contêineres são de alto nível; Componentes mostram as responsabilidades detalhadas dentro de um contêiner.
Cada diagrama de Componente responde à pergunta:
“Como a lógica dentro deste contêiner está organizada?”
Isso cria uma transição suave da arquitetura do sistema para uma estrutura voltada para desenvolvedores.
4. Diagramas de Código Mostram a Implementação Por Trás de um Componente
O nível de Código é onde as abstrações se tornam classes, interfaces ou funções reais.
Ele traduz os conceitos de nível de Componente para a implementação real com a qual os desenvolvedores trabalham.
Este nível final é opcional, porque o código muda frequentemente, mas quando necessário, liga diretamente a arquitetura ao próprio software.
Por que o C4 Funciona: Consistência entre Públicos
Cada nível é projetado com um público específico em mente:
| Nível | Público | O que Eles Precisam |
|---|---|---|
| Contexto | Stakeholders, equipes de negócios | Uma compreensão de conjunto |
| Contêineres | Arquitetos, desenvolvedores sênior | Estrutura do sistema e escolhas de tecnologia |
| Componentes | Desenvolvedores | Organização ao nível de módulo |
| Código | Desenvolvedores | Clareza na implementação detalhada |
Essa alinhamento por camadas de público é uma das principais razões pelas quais o C4 tem sucesso.
Evita que todos sejam obrigados a usar o mesmo gráfico excessivamente complexo.
Como o C4 melhora a comunicação em projetos reais
1. Ajuda as equipes a evitar a confusão com o “grande diagrama único”
Sem o C4, muitos diagramas de arquitetura juntam tudo em um só lugar.
O C4 incentiva a separação para que a complexidade seja introduzida gradualmente.
2. Suporta discussões em diferentes níveis técnicos
- Executivos podem discutir o diagrama de contexto.
- Arquitetos referem-se ao diagrama de contêineres.
- Desenvolvedores se concentram em Componentes e Código.
Isso permite conversas produtivas sem perder o alinhamento.
3. Fornece um roteiro para a integração de novos membros da equipe
- Novos desenvolvedores frequentemente se sentem perdidos ao se juntar a um projeto grande.
- O C4 fornece uma forma estruturada de entender o sistema passo a passo.
4. Melhora a manutenibilidade da documentação
- Diagramas de nível inferior podem mudar sem afetar os de nível superior.
- Isso reduz a carga de manter tudo atualizado.
Como o Modelo C4 se adapta a uma pilha tecnológica moderna
O Modelo C4 é flexível o suficiente para descrever qualquer arquitetura:
- Monolitos
- Microsserviços
- Sistemas serverless
- Plataformas nativas em nuvem
- Ambientes híbridos
Porque cada nível é independente, mas conectado, o modelo se adapta conforme seu sistema cresce ou muda.
Ferramentas como Visual Paradigm Online torna mais fácil manter esses diagramas relacionados alinhados.

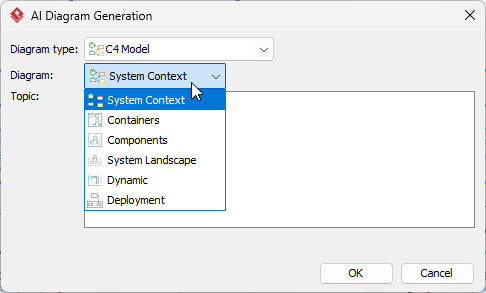

Por exemplo, a geração de diagramas por IA no Visual Paradigm Online pode produzir formas, vocabulário e relações consistentes em todos os níveis, ajudando a manter uma narrativa arquitetônica única, mesmo quando os diagramas são criados em momentos diferentes.
Como os Diagramas C4 Apoiam Práticas de Desenvolvimento Contínuo
Em ambientes ágeis e DevOps, a arquitetura evolui continuamente. O C4 apoia isso por meio de:
- Mantendo a visão de alto nível estável
- Permitindo que os diagramas de nível inferior se adaptem facilmente
- Tornando a documentação de nível de código opcional ou gerada automaticamente
- Incentivando ciclos de feedback estreitos entre arquitetura e implementação
Isso torna o C4 um modelo prático, e não teórico.
Perguntas Frequentes Sobre o C4 como um Todo
1. Preciso criar todos os quatro diagramas C4?
Nem sempre. Muitas equipes se concentram nos diagramas de Contexto e de Container. Os diagramas de Componente e de Código são criados apenas quando necessário.
2. Cada nível deve usar a mesma notação?
Sim. A consistência faz parte da força do C4. Usar os mesmos símbolos e convenções de rotulagem em todos os níveis torna a narrativa fácil de seguir.
3. Como o C4 se compara ao UML?
O C4 é mais simples e mais focado em arquitetura. O UML oferece muitos tipos de diagramas, enquanto o C4 se concentra apenas em quatro visualizações hierárquicas. Muitas equipes usam o UML para detalhes de nível de código abaixo dos Componentes do C4.
4. Posso criar diagramas C4 no Visual Paradigm?

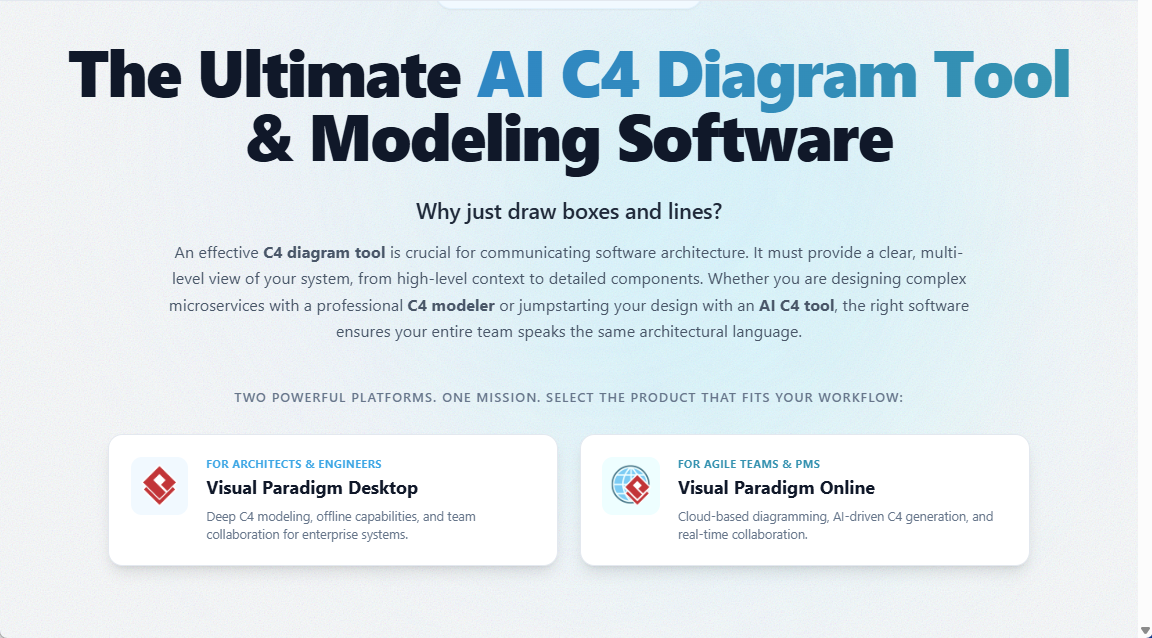

Sim. Você pode criar todos os quatro níveis, manter a consistência visual e gerá-los usando IA. Aqui estão as ferramentas C4 oferecidas pelo Visual Paradigm:
- Visual Paradigm Online
- Chatbot de IA para Geração de Diagramas C4

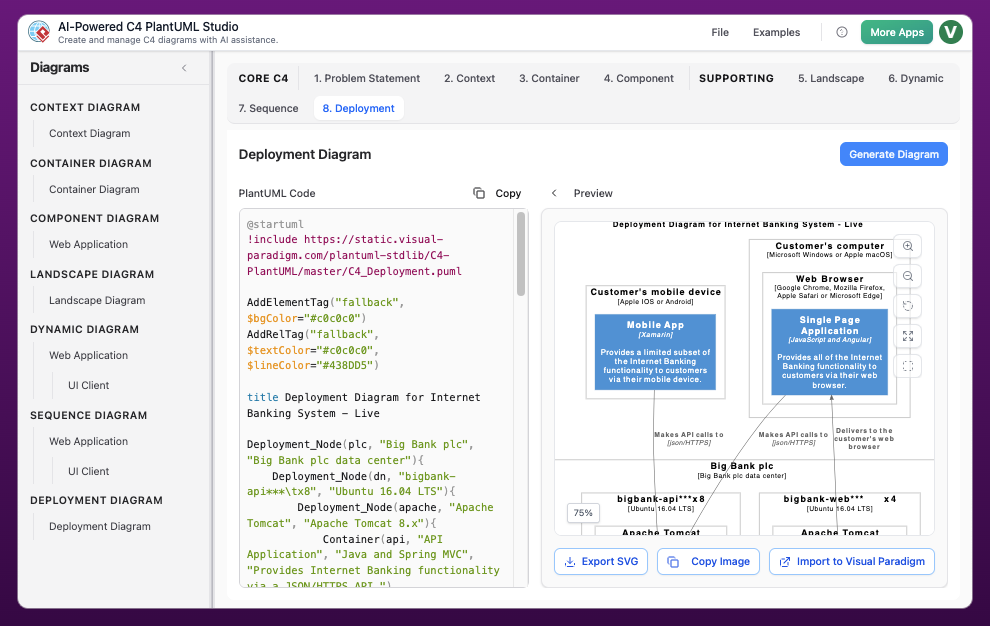

- Estúdio C4 PlantUML com IA
- Visual Paradigm
- Ferramenta de Modelagem C4
- Gerador de diagramas C4 com IA
Você pode saber mais sobre a solução C4 do Visual Paradigm visitando aqui.
Isso ajuda você a manter as relações entre os níveis sem rework manual.
Pensamentos Finais
O Modelo C4 prospera porque trata a arquitetura como uma história contada em quatro capítulos, não como uma massa caótica de símbolos. Sua força reside nas relações entre os níveis:
- O contexto define o problema
- Os contêineres descrevem a arquitetura
- Os componentes organizam a funcionalidade
- O código implementa a lógica
Juntos, eles fornecem uma visão completa e multilayer de qualquer sistema de software. Essa abordagem melhora a clareza, a comunicação, a integração, a colaboração e a manutenibilidade de longo prazo.
