अनुक्रम आरेख, एक मुख्य घटक है एकीकृत मॉडलिंग भाषा (UML), अंतरक्रिया आरेख हैं जो समय के साथ वस्तुओं के बीच आदान-प्रदान किए जाने वाले संदेशों के क्रम को दिखाकर ऑपरेशन कैसे किए जाते हैं, इसका विवरण देते हैं। ये विशेष रूप से सिस्टम के गतिशील व्यवहार को मॉडल करने में उपयोगी होते हैं, जिसमें वस्तुओं के विशिष्ट कार्यक्षमताओं को प्राप्त करने के लिए अंतरक्रिया को कैप्चर किया जाता है। आधुनिक सॉफ्टवेयर सिस्टम की जटिलता के मद्देनजर, अनुक्रम आरेखों में अलग-अलग अब्स्ट्रैक्शन स्तरों का उपयोग करना सिस्टम के धीरे-धीरे मॉडलिंग के लिए आवश्यक है—उच्च स्तर की अंतरक्रियाओं से लेकर वस्तु-स्तरीय व्यवहार तक। इस दृष्टिकोण से जटिल सिस्टम को समझने और संचार करने में आसानी होती है, साथ ही इंप्लीमेंटेशन और रखरखाव को भी सुगम बनाया जाता है। यह व्यापक मार्गदर्शिका अलग-अलग अब्स्ट्रैक्शन स्तरों के उद्देश्य, उपयोग और लाभों का अध्ययन करती है, वास्तविक उदाहरणों और बेस्ट प्रैक्टिस के साथ समर्थित, 21 मई, 2025 तक।

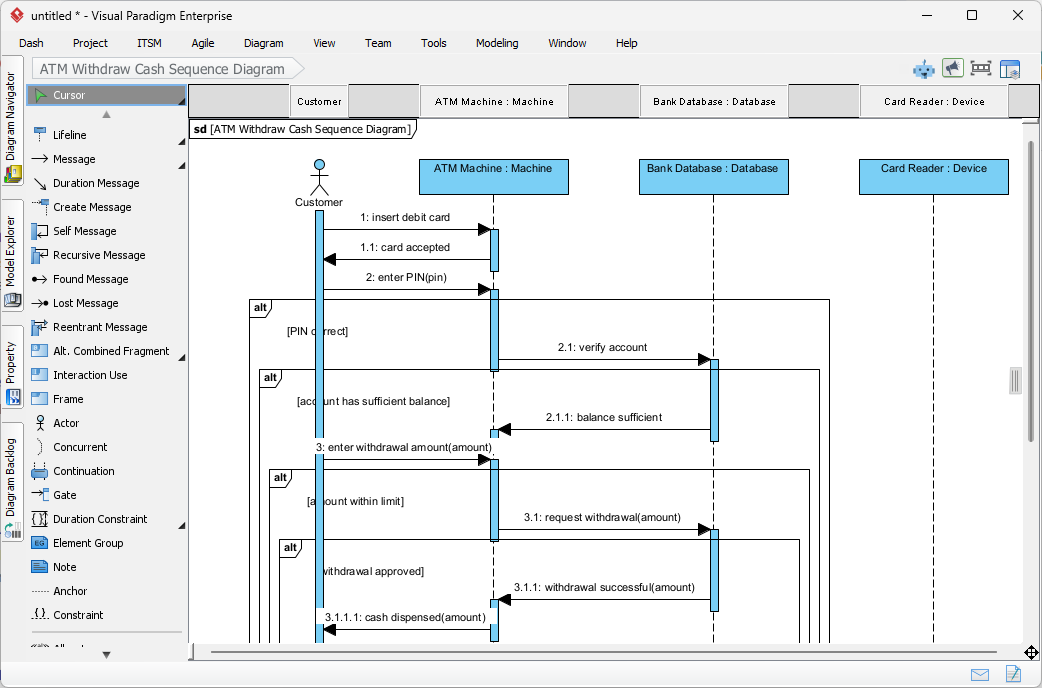

नीचे विजुअल पैराडाइग्म के साथ बनाया गया एक UML अनुक्रम आरेख हैअनुक्रम आरेख टूल.
अलग-अलग अब्स्ट्रैक्शन स्तरों के उपयोग का उद्देश्य
अनुसंधान से पता चलता है कि अनुक्रम आरेखों में अलग-अलग अब्स्ट्रैक्शन स्तरों के उपयोग से कई महत्वपूर्ण उद्देश्य प्राप्त होते हैं, जो सॉफ्टवेयर इंजीनियरिंग के बेस्ट प्रैक्टिस के साथ मेल खाते हैं:
- जटिलता का प्रबंधन करें: जटिल अंतरक्रियाओं को प्रबंधन योग्य हिस्सों में बांटकर, प्रत्येक स्तर एक विशिष्ट विवरण स्तर पर ध्यान केंद्रित करता है, जिससे मानसिक भार कम होता है। उदाहरण के लिए, उच्च स्तर के आरेख गैर-तकनीकी स्टेकहोल्डर्स के लिए समझने में सरल बनाते हैं, जबकि विस्तृत आरेख डेवलपर्स को इंप्लीमेंटेशन के लिए सहायता करते हैं।
- संचार में सुधार करें: अलग-अलग स्टेकहोल्डर्स की अलग-अलग आवश्यकताएं होती हैं; बिजनेस उपयोगकर्ता उच्च स्तर के प्रवाह के लिए लाभान्वित होते हैं ताकि आवश्यकताओं की पुष्टि की जा सके, जबकि डेवलपर्स इंप्लीमेंटेशन के लिए विस्तृत वस्तु अंतरक्रियाओं की आवश्यकता महसूस करते हैं। इस वर्गीकरण से टीमों के बीच प्रभावी संचार सुनिश्चित होता है।
- क्रमिक डिज़ाइन का समर्थन करें: व्यापक परिदृश्यों से शुरुआत करने से प्रारंभिक पुष्टि संभव होती है, जबकि डिज़ाइन आगे बढ़ता है, विस्तृत अनुक्रमों में सुधार किया जाता है, जो एजाइल और आवर्धित विकास प्रक्रियाओं का समर्थन करता है।
- पुनर्उपयोग को सुगम बनाएं: अब्स्ट्रैक्ट अनुक्रमों को विस्तृत आरेखों में संदर्भित या पुनर्उपयोग किया जा सकता है, जिससे मॉड्यूलरिटी को बढ़ावा मिलता है और अतिरेक कम होता है, जो बड़े पैमाने के सिस्टम में विशेष रूप से उपयोगी है।
साक्ष्य इन लाभों की ओर झुकते हैं, हालांकि प्रभावशीलता प्रोजेक्ट के दायरे और टीम के विशेषज्ञता पर निर्भर कर सकती है, जिससे लागू करने में लचीलापन की आवश्यकता पर जोर दिया जाता है।
अनुक्रम आरेखों में अब्स्ट्रैक्शन के स्तर
अनुक्रम आरेखों को अलग-अलग अब्स्ट्रैक्शन स्तरों पर बनाया जा सकता है, जिसमें प्रत्येक का मॉडलिंग प्रक्रिया में अलग-अलग उद्देश्य होता है। नीचे, हम प्रत्येक स्तर को परिभाषित करते हैं, उनके फोकस को विस्तार से बताते हैं और उदाहरणों के साथ उनके सामान्य उपयोग प्रदान करते हैं, जो हाल के संसाधनों जैसे विजुअल पैराडाइग्म.
प्रणाली-स्तरीय अनुक्रम आरेख (उच्च स्तर की अब्स्ट्रैक्शन)
- फोकस: बाहरी एक्टर्स (उदाहरण के लिए, उपयोगकर्ता, अन्य प्रणालियां) और प्रणाली के समग्र रूप से अंतरक्रिया, जहां प्रणाली को एक काले बॉक्स के रूप में लिया जाता है।
- विवरण: इनपुट/आउटपुट घटनाएं और मुख्य सफलता के मार्ग, बिना आंतरिक प्रणाली के विवरण में उतरे। यह स्तर समग्र उपयोग केस परिदृश्यों को कैप्चर करने के लिए आदर्श है।
- सामान्य उपयोग: स्टेकहोल्डर्स के साथ आवश्यकताओं की पुष्टि करना, बिजनेस एनालिस्ट्स के लिए सारांश प्रदान करना, और उपयोगकर्ता की अपेक्षाओं के साथ संरेखण सुनिश्चित करना।
- उदाहरण: एक “ग्राहक एटीएम प्रणाली के साथ बातचीत करता है” आरेख जो “कार्ड डालें,” “पिन दर्ज करें,” “नकद निकालें” जैसे संदेशों को दिखाता है, जबकि सर्वर बातचीत जैसे आंतरिक घटकों को विस्तार से नहीं दिखाता।
इस स्तर का ज्यादा महत्व है शुरुआती चरण के आवश्यकता एकत्र करने के लिए, जैसा कि चर्चाओं में नोट किया गया है सॉफ्टवेयर इंजीनियरिंग स्टैक एक्सचेंज, जो प्रोटोकॉल को समझने के लिए उच्च स्तर के आरेखों पर जोर देता है।
उपप्रणाली स्तर के क्रमानुक्रम आरेख (मध्यम स्तर के सारांश)
- फोकस: प्रणाली के भीतर मुख्य घटकों या उपप्रणालियों, जैसे यूआई, सर्वर और डेटाबेस, के बीच बातचीत।
- विवरण: उपप्रणालियों के बीच संदेश क्रम, फ्लो नियंत्रण और शर्ती तर्क, प्रणाली वास्तुकला के मध्यम स्तर के दृश्य के लिए प्रदान करता है।
- सामान्य उपयोग: प्रणाली वास्तुकला को डिज़ाइन करना, घटकों के बीच बातचीत को समझना, और प्रणाली वास्तुकारों और विकासकर्मियों के बीच संचार को सुगम बनाना।
- उदाहरण: एटीएम प्रणाली के लिए, नकदी निकासी लेनदेन के दौरान एटीएम यूआई, बैंक सर्वर और बैंक डेटाबेस के बीच बातचीत को दिखाएं, जिसमें बैलेंस जांच और डेबिट ऑपरेशन शामिल हों, “बैलेंस जांचें” और “खाता डेबिट करें” जैसे संदेशों का उपयोग करते हुए।
वस्तु स्तर के क्रमानुक्रम आरेख (निम्न स्तर, विस्तृत सारांश)
- फोकस: उपप्रणालियों के भीतर विशिष्ट वस्तुएं या क्लास उदाहरण, जो उनकी विस्तृत बातचीत पर ध्यान केंद्रित करते हैं।
- विवरण: विस्तृत संदेश कॉल, विधि उद्घाटन, राज्य परिवर्तन, प्रतिलाभ संदेश, लूप, विकल्प और त्रुटियां, जो कार्यान्वयन और डिबगिंग के लिए आवश्यक हैं।
- सामान्य उपयोग: कोडिंग, डिबगिंग और परीक्षण के दौरान विकासकर्मियों को मार्गदर्शन करना, प्रणाली व्यवहार के सटीक कार्यान्वयन सुनिश्चित करना।
- उदाहरण: बैंक सर्वर घटक के भीतर, नकदी निकासी के अनुरोध के दौरान खाता, लेनदेन और सूचना वस्तुओं के बीच बातचीत को मॉडल करें, जिसमें Account.debit(amount) और Transaction.log() जैसे विधि कॉल शामिल हों, साथ ही प्रतिलाभ मान और संभावित त्रुटियां।
इस स्तर का तकनीकी कार्यान्वयन के लिए महत्वपूर्ण है, जैसा कि यूएमएल आरेख, जो वस्तु बातचीत के लिए लाइफलाइन और निष्पादन विवरण जैसे तत्वों को विस्तार से बताते हैं।
इंटरैक्शन संदर्भ और आरेख कॉल का उपयोग करना
- उद्देश्य: यूएमएल के उपयोग से संक्षिप्त (उच्च स्तर के) क्रम को विस्तृत उप-क्रम से जोड़नाइंटरैक्शन उपयोग या अनुक्रम आरेख संदर्भ, जैसा कि निर्दिष्ट किया गया है IBM विकासकर्ता.
- लाभ: आरेखों को मॉड्यूलर बनाता है, अब्स्ट्रैक्शन स्तरों के बीच ट्रेसेबिलिटी बनाए रखता है, और विशेष रूप से बड़े प्रणाली में स्केलेबिलिटी का समर्थन करता है। इस दृष्टिकोण से यह सुनिश्चित करता है कि उच्च स्तर के आरेख विस्तृत उप-आरेखों को संदर्भित कर सकते हैं, जिससे पुनर्उपयोगिता और स्पष्टता में वृद्धि होती है।
वास्तविक उदाहरण: ऑनलाइन बैंकिंग निकासी
विभिन्न स्तरों के अब्स्ट्रैक्शन के अनुप्रयोग को समझाने के लिए, 21 मई, 2025 तक के ऑनलाइन बैंकिंग निकासी प्रक्रिया का एक वास्तविक उदाहरण लें। नीचे, हम इसे प्रणाली-स्तर, �under-प्रणाली-स्तर और वस्तु-स्तर के अनुक्रम आरेखों में विभाजित करते हैं, जिससे एक व्यापक दृश्य प्रदान किया जाता है।
प्रणाली-स्तर अनुक्रम आरेख
- क्रियाकलापकर्ता: ग्राहक, ऑनलाइन बैंकिंग प्रणाली
- बातचीत:
- ग्राहक → ऑनलाइन बैंकिंग प्रणाली: निकासी का अनुरोध (राशि, खाता)
- ऑनलाइन बैंकिंग प्रणाली → ग्राहक: निकासी की पुष्टि
- ग्राहक → ऑनलाइन बैंकिंग प्रणाली: निकासी की अनुमति दें
- ऑनलाइन बैंकिंग प्रणाली → ग्राहक: निकासी सफल
- विवरण: यह आरेख ग्राहक और प्रणाली के बीच उच्च स्तर की बातचीत पर केंद्रित है, आंतरिक प्रणाली विवरण के बिना केवल महत्वपूर्ण घटनाओं को दिखाता है, जो स्टेकहोल्डर सत्यापन के लिए आदर्श है।
उप-प्रणाली-स्तर अनुक्रम आरेख
- जीवन रेखाएं: वेब इंटरफेस, बैंकिंग सेवा, डेटाबेस
- बातचीत:
- वेब इंटरफेस → बैंकिंग सेवा: निकासी शुरू करें (राशि, खाता)
- बैंकिंग सेवा → डेटाबेस: बैलेंस जांचें (खाता)
- डेटाबेस → बैंकिंग सेवा: बैलेंस वापस करें
- बैंकिंग सेवा → डेटाबेस: खाते से राशि काटें (राशि, खाता)
- डेटाबेस → बैंकिंग सेवा: डेबिट की पुष्टि करें
- बैंकिंग सेवा → वेब इंटरफेस: निकासी प्रक्रियाधी हुई
- विवरण: यह आरेख उपप्रणालियों (वेब इंटरफेस, बैंकिंग सेवा, डेटाबेस) के बीच निकासी प्रक्रिया के लिए बातचीत को दिखाता है, संदेश आदान-प्रदान और फ्लो नियंत्रण सहित, जो सिस्टम डिज़ाइनरों के लिए उपयुक्त है।
वस्तु-स्तरीय क्रम आरेख
- जीवन रेखाएँ: खाता वस्तु, लेनदेन वस्तु, सूचना वस्तु
- बातचीत:
- बैंकिंग सेवा → खाता: getBalance()
- खाता → बैंकिंग सेवा: बैलेंस लौटाएँ
- बैंकिंग सेवा → खाता: debit(राशि)
- खाता → लेनदेन: logTransaction(“निकासी”, राशि)
- लेनदेन → सूचना: sendNotification(“निकासी सफल”)
- सूचना → बैंकिंग सेवा: सूचना भेजी गई
- विवरण: यह आरेख बैंकिंग सेवा के भीतर वस्तु-स्तरीय बातचीत में गहराई से जाता है, खाता और लेनदेन जैसी विशिष्ट वस्तुओं के लिए विधि कॉल और राज्य परिवर्तन दिखाता है, जो डेवलपर्स के लिए आवश्यक है।
सारांश तालिका
जानकारी को व्यवस्थित करने के लिए, यहाँ अबस्ट्रैक्शन के स्तरों की तुलना करने वाली एक सारांश तालिका दी गई है:
| अबस्ट्रैक्शन स्तर | केंद्र | सामान्य उपयोग | उदाहरण बातचीत |
|---|---|---|---|
| प्रणाली स्तर | एक्टर ↔ प्रणाली (काली बॉक्स दृष्टिकोण) | आवश्यकता प्रमाणीकरण, समीक्षा | ग्राहक प्रणाली से निकासी मांगता है |
| उपप्रणाली स्तर | घटकों की बातचीत | प्रणाली वास्तुकला का डिज़ाइन | वेब इंटरफेस निकासी प्रक्रिया के लिए बैंकिंग सेवा को कॉल करता है |
| वस्तु स्तर | विस्तृत वस्तु अंतरक्रियाएँ और विधियाँ | कार्यान्वयन और डिबगिंग | खाता.डेबिट(राशि), लेनदेन.लॉग() |
यह तालिका, प्रदत्त सूचना से निकाली गई और ऑनलाइन स्रोतों के साथ सत्यापित, उच्च स्तर से विस्तृत दृश्यों के विकास को उजागर करती है, जिसमें जीक्सफॉरजीक्स में नोट की गई अवरोही संतुलन की चुनौतियों को संबोधित किया गया है।
अवरोही स्तरों के उपयोग के लिए अतिरिक्त सुझाव
विभिन्न अवरोही स्तरों पर अनुक्रम आरेखों की प्रभावशीलता को अधिकतम करने के लिए, निम्नलिखित सुझावों पर विचार करें, जो कि विजुअल पैराडाइम:
- उच्च स्तर से शुरू करें: परियोजना के शुरुआती चरण में स्टेकहोल्डर्स के साथ व्यापार तर्क और आवश्यकताओं की पुष्टि करने के लिए प्रणाली-स्तर के आरेखों से शुरुआत करें, ताकि सहमति सुनिश्चित हो।
- क्रमिक रूप से सुधारें: जैसे डिज़ाइन परिपक्व होता है, विस्तृत कार्यान्वयन के लिए उपप्रणाली और वस्तु-स्तर के आरेख बनाएं, जो क्रमिक विकास का समर्थन करते हैं।
- संयुक्त खंडों का उपयोग करें: किसी भी स्तर पर विकल्पों, वैकल्पिक प्रवाहों और दोहरावों को मॉडल करने के लिए UML संयुक्त खंडों (जैसे alt, opt, loop) का उपयोग करें, जिससे आरेख की अभिव्यक्तिशीलता में सुधार होता है।
- उपकरणों का लाभ उठाएं: आरेखण उपकरणों का उपयोग करें जैसे विजुअल पैराडाइम लिंक किए गए आरेख बनाने, अवरोही स्तरों को कुशलतापूर्वक प्रबंधित करने और सांस्कृतिक सुसंगतता सुनिश्चित करने के लिए।
- विस्तार का संतुलन बनाएं: आरेखों को अत्यधिक विस्तार से भारित करने से बचें; प्रत्येक स्तर पर सबसे महत्वपूर्ण अंतरक्रियाओं पर ध्यान केंद्रित करें ताकि स्पष्टता बनी रहे, जिससे जीक्सफॉरजीक्स में नोट की गई जटिलता की चुनौती का समाधान हो।
- ट्रेसेबिलिटी बनाए रखें: उच्च स्तर के आरेखों को विस्तृत उप-अनुक्रमों से जोड़ने के लिए अंतरक्रिया संदर्भों का उपयोग करें, जिससे अवरोही स्तरों के बीच सांस्कृतिक सुसंगतता और ट्रेसेबिलिटी सुनिश्चित हो, जैसा कि आईबीएम डेवलपर.
ये सुझाव, 21 मई 2025 तक के वर्तमान अभ्यासों पर आधारित हैं, जो व्यावसायिक लोगों को विभिन्न अवरोही स्तरों पर अनुक्रम आरेखों के प्रभावी उपयोग करने में सहायता करते हैं।
विभिन्न अवरोही स्तरों का उपयोग क्यों करें?
विभिन्न अवरोही स्तर आवश्यक हैं क्योंकि वे विविध स्टेकहोल्डर्स और सॉफ्टवेयर विकास चक्र के विभिन्न चरणों को संतुष्ट करते हैं, जैसा कि सॉफ्टवेयर इंजीनियरिंग स्टैक एक्सचेंज और स्पाइकवर्क्स में चर्चाओं द्वारा साबित होता है। उदाहरण के लिए:
- व्यापार विश्लेषक और हितधारक: व्यापार लक्ष्यों के साथ संरेखित होने की गारंटी के लिए कुल कार्यक्षमता को समझने और आवश्यकताओं के अनुरूपता की पुष्टि करने के लिए उच्च स्तर के सिस्टम आरेखों का प्राथमिकता दें।
- सिस्टम वार्ड: घटक बातचीत को डिज़ाइन और संचारित करने के लिए उप-प्रणाली स्तर के आरेखों का उपयोग करें, जिससे संरचनात्मक निर्णय लेने में सहायता मिले।
- विकासकर्ता: विस्तृत कार्यान्वयन निर्देश के लिए वस्तु-स्तरीय आरेखों पर भरोसा करें, जिससे सही कोडिंग और डीबगिंग सुनिश्चित हो।
इन स्तरों को क्रमिक रूप से उपयोग करके आप यह सुनिश्चित कर सकते हैं कि आपके मॉडल दोनों व्यापक और पहुंच योग्य हैं, जो जीक्सफॉरजी के द्वारा नोट की गई प्रणाली विकास की गतिशील प्रकृति को संबोधित करते हैं।
निष्कर्ष
अनुक्रम आरेखों में विभिन्न स्तरों के सारांश का उपयोग करना जटिल प्रणालियों के मॉडलिंग के लिए प्रमाणित रणनीति है, जैसा कि हाल के संसाधनों और उत्तम व्यवहार द्वारा समर्थित है। ऐसा लगता है कि इस दृष्टिकोण को जटिलता के प्रबंधन, संचार में सुधार, चरणबद्ध डिज़ाइन का समर्थन और पुनर्उपयोग को सुगम बनाने की क्षमता के कारण, 21 मई, 2025 तक सॉफ्टवेयर इंजीनियरिंग में लगातार प्रासंगिक रहने की संभावना है। उच्च स्तर के दृश्यों से शुरू करके, विस्तृत बातचीत में निर्माण करके और उपकरणों और उत्तम व्यवहार का लाभ उठाकर, व्यवहारकर्ता ऐसे मॉडल बना सकते हैं जो सभी हितधारकों को संतुष्ट करते हैं, जिससे सफल प्रणाली डिज़ाइन और कार्यान्वयन सुनिश्चित होता है।
