परिचय
एकीकृत मॉडलिंग भाषा (UML) एक मानकीकृत ढांचा है जो सॉफ्टवेयर प्रणालियों के दृश्यीकरण, विनिर्देश, निर्माण और दस्तावेजीकरण के लिए है। इसके व्यवहारात्मक आरेखों में, राज्य आरेख (जिसे राज्य मशीन आरेख के रूप में भी जाना जाता है) और क्रिया आरेख गतिशील प्रणाली व्यवहार के मॉडलिंग के लिए आवश्यक हैं। जबकि दोनों आरेख समय के साथ प्रणाली के कार्य को दर्शाते हैं, वे अलग-अलग उद्देश्यों के लिए उपयोग किए जाते हैं और अलग-अलग संदर्भों में लागू किए जाते हैं। यह व्यापक गाइड राज्य आरेख और क्रिया आरेख के बीच अंतरों का अध्ययन करता है, प्रत्येक के उपयोग के समय के बारे में मार्गदर्शन प्रदान करता है, और वास्तविक उदाहरणों के साथ उनके उपयोग को दर्शाता है। साथ ही, यह बताता है कि कैसे Visual Paradigm, एक प्रमुख UML मॉडलिंग उपकरण, इन आरेखों के निर्माण को बढ़ावा देता है।

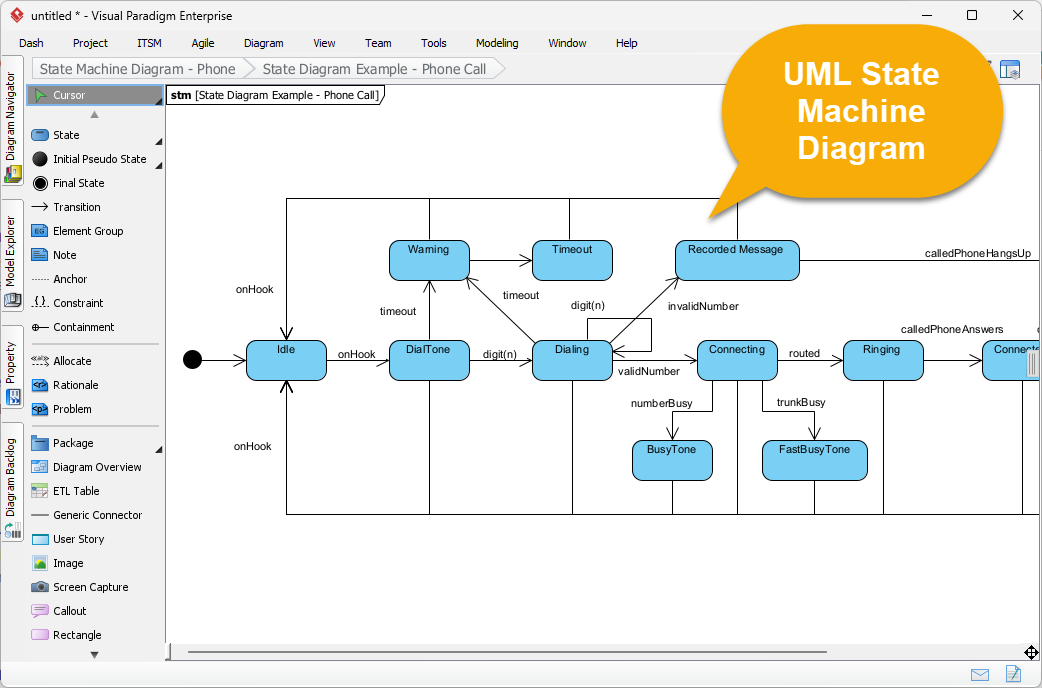

राज्य आरेख
परिभाषा
एक राज्य आरेख एक वस्तु के विभिन्न राज्यों को दर्शाता है जिनमें वह स्थित हो सकती है, और उन राज्यों के बीच के संक्रमण जो विशिष्ट घटनाओं के कारण उत्पन्न होते हैं। प्रत्येक राज्य वस्तु के जीवनचक्र के दौरान एक स्थिति या स्थिति का प्रतिनिधित्व करता है, और संक्रमण दर्शाते हैं कि वस्तु उपयोगकर्ता के क्रियाकलाप या प्रणाली संकेतों जैसे उत्तेजनाओं के प्रति कैसे एक राज्य से दूसरे राज्य में जाती है। राज्य आरेख एक वस्तु या प्रणाली के गतिशील व्यवहार के मॉडलिंग के लिए विशेष रूप से प्रभावी हैं जिनके सीमित संख्या में राज्य होते हैं।
कब उपयोग करें
राज्य आरेख निम्नलिखित के लिए सबसे उपयुक्त हैं:
-
प्रतिक्रियाशील प्रणालियाँ: प्रणालियाँ जो बाहरी या आंतरिक घटनाओं के प्रति प्रतिक्रिया करती हैं, जैसे उपयोगकर्ता इनपुट या प्रणाली संकेत।
-
वस्तु जीवनचक्र: वस्तु के निर्माण से समाप्ति तक विकास के तरीके को दर्शाना।
-
राज्य-निर्भर व्यवहार: जब प्रणाली का व्यवहार उसकी वर्तमान स्थिति पर आधारित होता है।
उदाहरण
-
ट्रैफिक लाइट प्रणाली
-
राज्य: लाल, पीला, हरा
-
घटनाएँ: टाइमर समाप्त होता है (उदाहरण के लिए, 30 सेकंड के बाद, हरे से पीले में संक्रमण)
-
विवरण: एक ट्रैफिक लाइट के चक्रीय व्यवहार का मॉडलिंग करता है, जहां प्रत्येक स्थिति निर्धारित करती है कि वाहन रुकें, रुकने की तैयारी करें, या आगे बढ़ें।
-
-
एटीएम मशीन
-
स्थितियाँ: आराम, कार्ड डाला गया, पिन दर्ज किया गया, लेनदेन प्रक्रिया, नकदी निकासी
-
घटनाएँ: कार्ड डालें, पिन दर्ज करें, निकासी राशि चुनें, लेनदेन की पुष्टि करें
-
विवरण: उपयोगकर्ता अंतरक्रियाओं को प्रक्रिया करते समय एटीएम के व्यवहार का प्रतिनिधित्व करता है, जिसमें वैध संक्रमण सुनिश्चित किए जाते हैं (उदाहरण के लिए, लेनदेन से पहले पिन की पुष्टि)।
-
-
ई-कॉमर्स आदेश
-
स्थितियाँ: र men, भुगतान किया गया, भेजा गया, डिलीवर किया गया, रद्द किया गया
-
घटनाएँ: भुगतान प्राप्त, शिपमेंट निकास, ग्राहक रद्द करता है
-
विवरण: आदेश के जीवनचक्र को ट्रैक करता है, जिसमें ग्राहक या सिस्टम के क्रियाकलापों द्वारा स्थिति परिवर्तन को दिखाया जाता है।
-
-
कॉफी मशीन
-
स्थितियाँ: आराम, पेय चुनना, ब्रूइंग, निकासी
-
घटनाएँ: सिक्का डालें, पेय चुनें, ब्रू लूप पूरा
-
विवरण: एक कॉफी मशीन के संचालन का मॉडलिंग करता है, जहां उपयोगकर्ता इनपुट जैसे सिक्का डालने से स्थिति परिवर्तन उत्पन्न होते हैं।
-
-
गेम चरित्र
-
स्थितियाँ: आराम, चलना, दौड़ना, कूदना
-
घटनाएँ: तीर कुंजी दबाएं, स्पेस दबाएं, कुंजी छोड़ें
-
विवरण: खिलाड़ी के इनपुट के आधार पर वीडियो गेम चरित्र के व्यवहार को कैप्चर करता है, जैसे चलना या कूदना।
-
-
प्रिंटर प्रणाली
-
राज्य: तैयार, प्रिंट कर रहा है, कागज खत्म, त्रुटि
-
घटनाएँ: प्रिंट अनुरोध, कागज फंसाव, कागज लोड करें, त्रुटि साफ करें
-
विवरण: कागज फंसाव या प्रिंट आदेश जैसी घटनाओं के प्रति प्रिंटर के प्रतिक्रिया का प्रतिनिधित्व करता है।
-

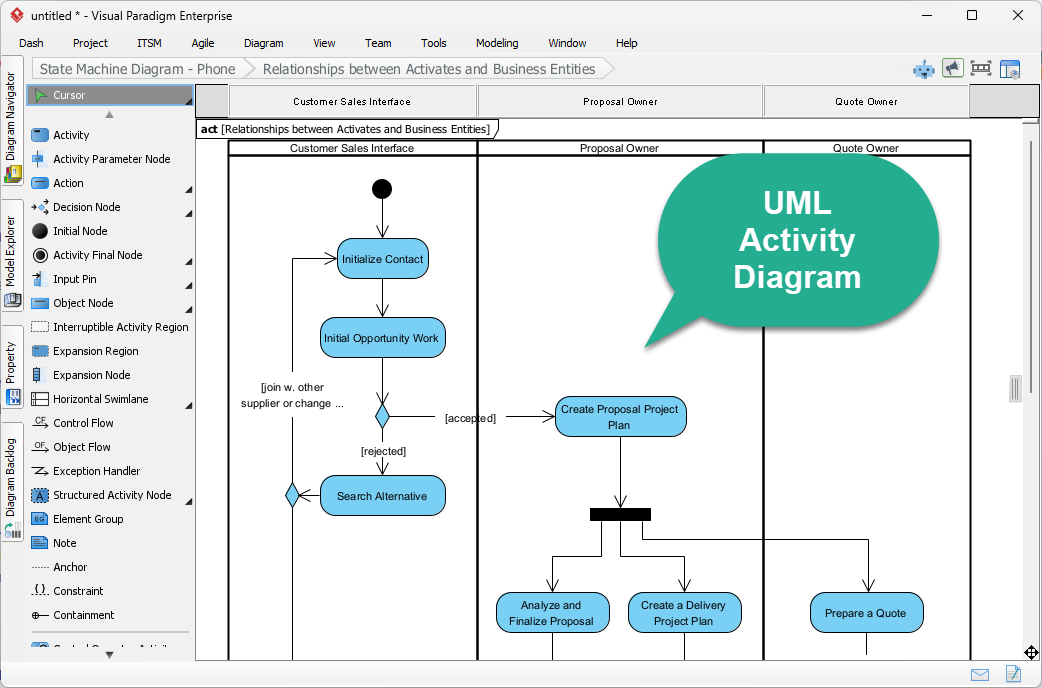

गतिविधि आरेख
परिभाषा
एक गतिविधि आरेख किसी प्रणाली के भीतर गतिविधियों या क्रियाओं के प्रवाह का मॉडल बनाता है, जिसमें क्रम, निर्णय और समानांतर प्रक्रियाओं पर ध्यान केंद्रित किया जाता है। इसका उपयोग कार्यप्रवाह, व्यावसायिक प्रक्रियाओं या एल्गोरिदमिक चरणों को दर्शाने के लिए किया जाता है, जिसमें निर्णय बिंदु, शाखाएँ (समानांतर गतिविधियों के लिए) और जोड़ (समन्वय के लिए) शामिल होते हैं। अवस्था आरेखों के विपरीत, गतिविधि आरेख विशिष्ट अवस्थाओं के बजाय नियंत्रण के प्रवाह पर जोर देते हैं।
कब उपयोग करें
गतिविधि आरेख निम्नलिखित के लिए आदर्श हैं:
-
व्यावसायिक प्रक्रियाएँ: संगठन में कार्यप्रवाह या प्रक्रियाओं को मानचित्रित करना।
-
एल्गोरिदम: किसी कार्यक्रम या फ़ंक्शन के चरण-दर-चरण क्रियान्वयन को दर्शाना।
-
उपयोग केस परिदृश्य: एक विशिष्ट उपयोग केस में घटनाओं के प्रवाह का विस्तार से वर्णन करना।
-
समानांतर प्रक्रियाएँ: समानांतर गतिविधियों और उनके समन्वय का मॉडल बनाना।
उदाहरण
-
आदेश पूर्ण करने की प्रक्रिया
-
गतिविधियाँ: आदेश प्राप्त करें, स्टॉक जांचें, वस्तुओं को पैक करें, आदेश भेजें
-
निर्णय: क्या स्टॉक उपलब्ध है? (हाँ/नहीं)
-
विवरण: ऑनलाइन आदेश प्राप्त करने से लेकर भेजने तक के चरणों का मॉडल बनाता है, जिसमें स्टॉक जांच के लिए निर्णय बिंदु शामिल हैं।
-
-
लोन अनुमोदन कार्यप्रवाह
-
गतिविधियाँ: आवेदन जमा करें, क्रेडिट जांच, दस्तावेज़ सत्यापन, लोन अनुमोदित/अस्वीकृत करें
-
समानांतर कार्य: आय की जांच करें, क्रेडिट इतिहास जांचें
-
निर्णय: क्रेडिट जांच सफल/असफल
-
विवरण: एक बैंक के ऋण अनुमोदन प्रक्रिया का प्रतिनिधित्व करता है, जिसमें समानांतर जांच कार्य और निर्णय बिंदु होते हैं।
-
-
उपयोगकर्ता पंजीकरण प्रवाह
-
गतिविधियाँ: विवरण दर्ज करें, ईमेल की पुष्टि करें, खाता बनाएं, पुष्टि भेजें
-
विवरण: एक उपयोगकर्ता के वेबसाइट पर पंजीकरण के चरणों का वर्णन करता है, जिसमें पुष्टि और पुष्टि शामिल है।
-
-
असेंबली लाइन
-
समानांतर गतिविधियाँ: भागों को जोड़ें, गुणवत्ता जांच करें, उत्पाद को पैक करें
-
विवरण: एक निर्माण प्रक्रिया का मॉडल बनाता है जहां कई कार्य एक साथ होते हैं, पैकेजिंग से पहले समन्वित होते हैं।
-
-
रोगी प्रवेश प्रक्रिया
-
गतिविधियाँ: त्रिजा, निदान, उपचार योजना, छुट्टी
-
विवरण: अस्पताल में रोगी के प्रवेश और उपचार के कार्य प्रवाह को दर्शाता है।
-
-
ऑनलाइन भुगतान प्रक्रिया
-
गतिविधियाँ: भुगतान विवरण दर्ज करें, भुगतान प्रक्रिया करें, लेनदेन की पुष्टि करें
-
निर्णय: भुगतान सफल हुआ? (हाँ/नहीं)
-
असफलता पर गतिविधियाँ: रिफंड, उपयोगकर्ता को सूचित करें
-
विवरण: ऑनलाइन भुगतान प्रक्रिया के चरणों का नक्शा बनाता है, जिसमें असफलताओं के प्रबंधन शामिल है।
-
-
सॉफ्टवेयर विकास प्रक्रिया
-
गतिविधियाँ: आवश्यकता संग्रह, डिज़ाइन, कार्यान्वयन, परीक्षण, डेप्लॉयमेंट
-
निर्णय: डिज़ाइन को मंजूरी दें, पास/फेल परीक्षण
-
विवरण: सॉफ्टवेयर विकास के जीवनचक्र का मॉडलिंग करता है, जिसमें मंजूरी और परीक्षण परिणामों के लिए निर्णय बिंदु होते हैं।
-
तुलना: स्टेट डायग्राम बनाम एक्टिविटी डायग्राम
स्टेट डायग्राम और एक्टिविटी डायग्राम दोनों डायनामिक व्यवहार का मॉडलिंग करते हैं, लेकिन उनका फोकस और अनुप्रयोग में महत्वपूर्ण अंतर होता है। नीचे दी गई तालिका मुख्य अंतरों का सारांश प्रस्तुत करती है:
|
पहलू |
स्टेट डायग्राम |
एक्टिविटी डायग्राम |
|---|---|---|
|
फोकस |
वस्तु के अवस्थाएँ और संक्रमण |
गतिविधियों का प्रवाह |
|
ट्रिगर्स |
घटनाएँ (उदाहरण के लिए, उपयोगकर्ता क्रियाएँ, सिस्टम सिग्नल) |
गतिविधियों का समापन |
|
उपयोग केस |
प्रतिक्रियाशील प्रणालियाँ, वस्तु जीवनचक्र |
कार्यप्रवाह, व्यावसायिक प्रक्रियाएँ, एल्गोरिदम |
|
जटिलता |
अवस्था-निर्भर व्यवहार का मॉडलिंग |
नियंत्रण प्रवाह, समानांतरता, निर्णयों का मॉडलिंग |
|
सबसे उपयुक्त |
स्पष्ट अवस्थाओं वाली प्रणालियाँ (उदाहरण के लिए, उपकरण, आदेश) |
क्रमिक या समानांतर चरणों वाली प्रक्रियाएँ (उदाहरण के लिए, कार्यप्रवाह) |
सही डायग्राम का चयन करना
-
स्टेट डायग्राम का उपयोग करेंजब ऐसी प्रणालियों का मॉडलिंग करना हो जहाँ व्यवहार अलग-अलग अवस्थाओं और बाहरी घटनाओं पर निर्भर हो। उदाहरण में उपकरण (जैसे एटीएम, कॉफी मशीन), प्रमाणीकरण प्रणालियाँ या आदेश जीवनचक्र शामिल हैं। वे उन प्रणालियों के लिए विशेष रूप से उपयोगी हैं जहाँ वर्तमान अवस्था घटना के प्रति प्रतिक्रिया निर्धारित करती है।
-
क्रियाकलाप आरेखों का उपयोग करें जब क्रमिक या समानांतर चरणों, निर्णयों या भूमिकाओं वाले प्रक्रियाओं या कार्यप्रवाहों के मॉडलिंग करते हैं। वे व्यापार प्रक्रियाओं (जैसे आदेश पूर्णता, ऋण अनुमोदन), एल्गोरिदम या उपयोग केस स्थितियों के लिए आदर्श हैं, जहां क्रियाओं के प्रवाह पर ध्यान केंद्रित होता है, न कि अवस्थाओं पर।
विजुअल पैराडाइम यूएमएल मॉडलिंग को कैसे बढ़ाता है
विजुअल पैराडाइम एक शक्तिशाली यूएमएल मॉडलिंग टूल है जो राज्य आरेखों और क्रियाकलाप आरेखों दोनों के निर्माण का समर्थन करता है, जो डिज़ाइन प्रक्रिया को सुगम बनाने और सहयोग को बढ़ावा देने वाली सुविधाएं प्रदान करता है। इसका समुदाय संस्करण मुफ्त है, जिससे छात्रों, शौकीनों और छोटी टीमों के लिए उपलब्ध है। नीचे यूएमएल मॉडलिंग के लिए समर्थन करने वाली प्रमुख सुविधाएं दी गई हैं:
राज्य आरेखों के लिए
-
ड्रैग-एंड-ड्रॉप संपादक: एक सुगम इंटरफेस के साथ राज्यों, संक्रमणों और घटनाओं को आसानी से जोड़ें।
-
राज्य संक्रमण सिमुलेशन: सिस्टम व्यवहार की पुष्टि करने के लिए राज्य संक्रमणों का गतिशील रूप से परीक्षण करें।
-
कोड उत्पादन: राज्य आरेखों से कोड स्केलेटन (जैसे जावा, सी++) उत्पन्न करें, जो कार्यान्वयन में सहायता करता है।
-
गार्ड शर्तें: सटीक मॉडलिंग के लिए संक्रमणों पर शर्तें (जैसे [बैलेंस > 0]) जोड़ें।
क्रियाकलाप आरेखों के लिए
-
स्विमलेन समर्थन: जटिल कार्यप्रवाह में स्पष्टता के लिए भूमिकाओं या घटकों (जैसे ग्राहक, सिस्टम) द्वारा क्रियाकलापों को विभाजित करें।
-
सिमुलेशन उपकरण: कार्यप्रवाहों को एनिमेट करें ताकि बॉटलनेक या अक्षमता की पहचान की जा सके।
-
निर्णय और फॉर्क/जॉइन नोड्स: निर्णय बिंदुओं और समानांतर गतिविधियों को आसानी से मॉडल करें।
सामान्य विशेषताएं
-
रियल-टाइम सहयोग: टीमें आरेखों को सह-संपादित कर सकती हैं, टिप्पणियां जोड़ सकती हैं और वास्तविक समय में बदलावों का ट्रैक रख सकती हैं।
-
टेम्पलेट और उदाहरण: सामान्य स्थितियों, जैसे एटीएम प्रणाली या आदेश प्रसंस्करण के लिए पूर्व-निर्मित टेम्पलेट तक पहुंच।
-
निर्यात और रिपोर्टिंग: स्टेकहोल्डर समीक्षा के लिए आरेखों को पीडीएफ, एचटीएमएल या वर्ड में निर्यात करें और विस्तृत रिपोर्ट उत्पन्न करें।
-
उपयोग केस के साथ एकीकरण: सिस्टम डिज़ाइन में एंड-टू-एंड ट्रेसेबिलिटी के लिए डायग्राम को उपयोग केस से जोड़ें।
विज़ुअल पैराडाइग्म में उदाहरण वर्कफ्लो
-
एक वेंडिंग मशीन के लिए स्थिति आरेख बनाना
-
विज़ुअल पैराडाइग्म खोलें और चुनेंआरेख > नया > स्टेट मशीन आरेख.
-
अवस्थाएँ जोड़ें: आराम, आइटम चुनना, भुगतान प्रक्रिया, आइटम वितरण.
-
घटनाओं के साथ संक्रमण बनाएं: सिक्का डाला गया, आइटम चुना गया, भुगतान पुष्टि किया गया.
-
अवस्थाओं के प्रवाह का परीक्षण करने के लिए सिमुलेशन का उपयोग करें।
-
-
ऑनलाइन शॉपिंग के लिए एक गतिविधि आरेख बनाना
-
चुनेंआरेख > नया > गतिविधि आरेख.
-
गतिविधियाँ जोड़ें: आइटम ब्राउज़ करें, गाडी में जोड़ें, चेकआउट, भुगतान प्रक्रिया.
-
ग्राहक और सिस्टम क्रियाओं को अलग करने के लिए स्विमलेन का उपयोग करें।
-
आवश्यकता होने पर निर्णय नोड (उदाहरण के लिए, भुगतान सफल?) और समानांतर कार्य जोड़ें।
-
विजुअल पैराडाइम का तर्कसंगत इंटरफेस, सिमुलेशन क्षमताएं और सहयोग विशेषताएं इसे शैक्षणिक, व्यक्तिगत या पेशेवर परियोजनाओं के लिए पेशेवर UML आरेख बनाने के लिए आदर्श उपकरण बनाती है।
निष्कर्ष
राज्य आरेख और क्रिया आरेख UML में गतिशील प्रणाली व्यवहार के मॉडलिंग के लिए शक्तिशाली उपकरण हैं। राज्य आरेख प्रतिक्रियाशील प्रणालियों, जैसे उपकरण या आदेश जीवनचक्र में राज्य-निर्भर व्यवहार को पकड़ने में उत्कृष्ट हैं, जबकि क्रिया आरेख अनुक्रमिक या समानांतर चरणों वाले कार्यवाही, प्रक्रियाओं और एल्गोरिदम के मॉडलिंग के लिए आदर्श हैं। उनके अंतरों और अनुप्रयोगों को समझकर आप अपनी मॉडलिंग आवश्यकताओं के लिए सही आरेख चुन सकते हैं।विजुअल पैराडाइम इस प्रक्रिया को उपयोगकर्ता-अनुकूल इंटरफेस, सिमुलेशन उपकरण और सहयोग विशेषताओं के साथ बेहतर बनाता है, जिससे यह एजाइल और पारंपरिक विकास वातावरणों में UML मॉडलिंग के लिए शीर्ष चयन बन जाता है।
