成功的專案轉移高度依賴於清晰性、精確性與完整的文件。當開發團隊將系統交接給運營部門或維護團隊時，誤解的風險會顯著增加。若缺乏明確的視覺輔助工具，系統內資料的複雜路徑往往變得模糊不清，進而導致維護與支援過程中出現錯誤。資料流程圖（DFD）在此過程中扮演關鍵角色，提供資訊在系統中流動方式的視覺化呈現。本指南探討了建立以有效資料流程圖為核心的專案交接文件所需的重要元素。
理解DFD在專案交接中的角色 🧠
資料流程圖不僅僅是技術圖繪；它們是系統邏輯的藍圖。在專案交接期間，利益相關者不僅需要了解系統的功能，還需理解其資訊處理方式。一個構建良好的DFD能提供系統架構的高階視圖，而不會陷入程式碼層級的細節。這種抽象對於未參與原始開發的運營團隊至關重要，因為他們必須負責管理系統的生命周期。
在交接的背景下，文件必須彌合開發團隊與支援團隊之間的差距。DFD扮演著共通語言的角色，讓工程師能明確討論資料來源、處理步驟與儲存位置，避免歧義。這種共識能減少釐清基本系統功能所花費的時間，讓支援團隊得以專注於系統的穩定性與效能。
為何DFD對維護至關重要 🛠️
維護工作通常涉及排除由資料瓶頸或處理錯誤所導致的問題。當系統運作變慢或產生錯誤輸出時，DFD能幫助快速定位問題區域。維護人員無需翻閱日誌或程式碼，即可透過視覺方式追蹤資料路徑。
-
視覺追蹤性： 您可以從資料進入系統開始，追蹤特定資料元素至儲存位置。
-
流程清晰度： 它明確指出每個步驟中發生的轉換內容。
-
依賴關係映射： 它顯示哪些流程依賴於哪些資料儲存位置。
-
邊界定義： 它明確標示系統內部與外部實體的區別。
用於交接的DFD核心元件 🔧
為確保交接文件有效，DFD必須遵循標準符號。雖然存在多種符號系統，但一致性才是最重要的因素。對於交接文件包而言，圖示必須清楚標註，使任何團隊成員都能在無先前背景知識的情況下理解。

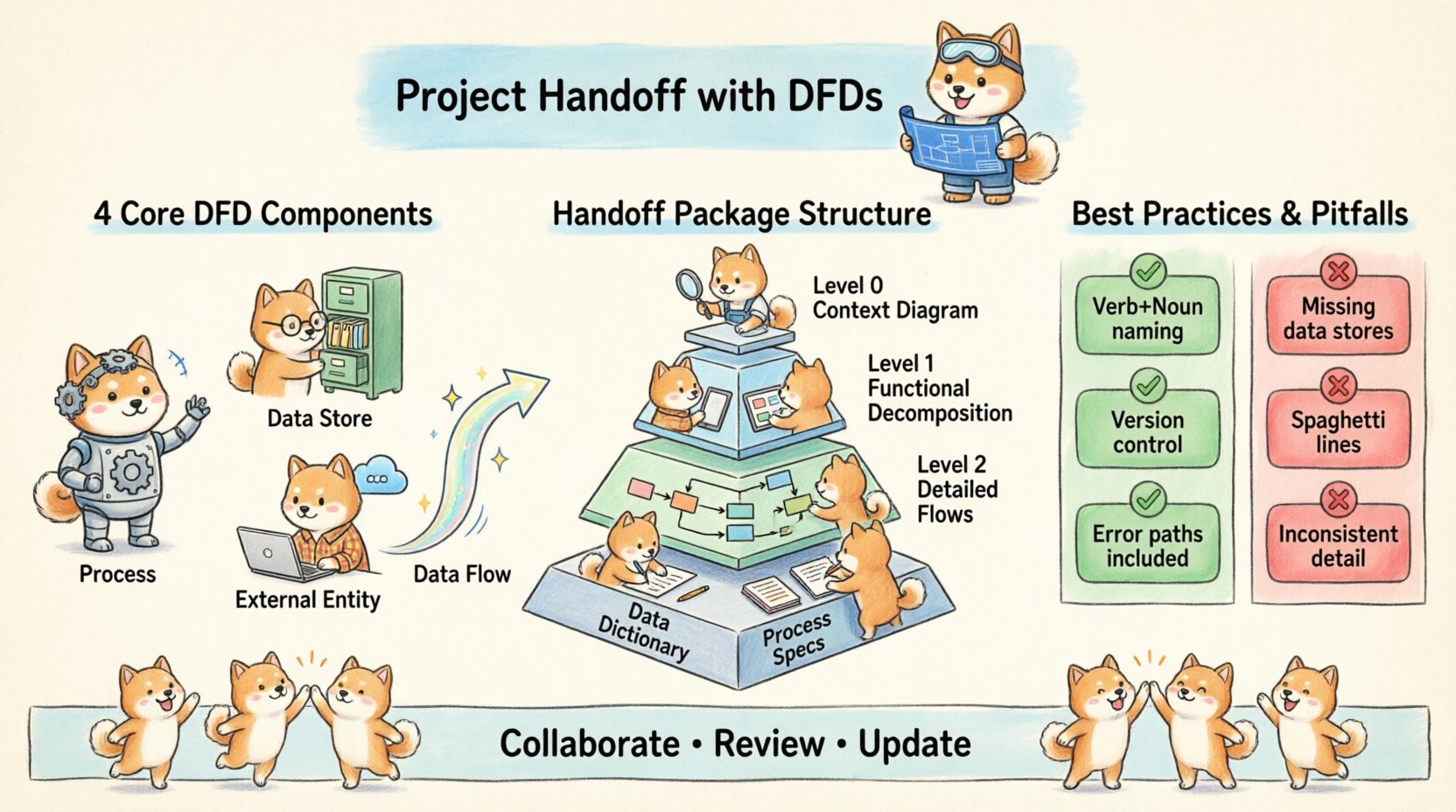

DFD中使用的四種主要符號為流程、資料儲存、外部實體與資料流。每一種符號在定義系統行為上都扮演著獨特的角色。
|
元件 |
符號表示 |
在交接文件中的功能 |
|---|---|---|
|
流程 |
圓形或圓角矩形 |
代表將輸入資料轉換為輸出資料的動作。 |
|
資料儲存 |
開放矩形或平行線 |
標示資料在系統內儲存或讀取的位置。 |
|
外部實體 |
方形或矩形 |
代表邊界以外的使用者、系統或組織。 |
|
資料流 |
箭頭 |
顯示組件之間移動資料的方向和名稱。 |
為圖表添加註解以提高清晰度 📝
僅靠視覺元素通常不足以描述複雜系統。註解提供了必要的上下文。每個流程都應具有唯一的識別碼和描述性名稱。每個資料流都應標註，以表明所移動資訊的類型。
-
流程命名： 使用動詞-名詞組合（例如：「驗證使用者輸入」）。
-
資料流標籤： 指定資料包（例如：「登入憑證」）。
-
資料儲存體識別碼： 使用一致的命名規範（例如：「DS-01-UserDB」）。
-
版本控制： 明確說明圖表版本和日期。
準備交接文件包 📦
交接文件是一組文件集合。DFD 是核心，但必須由結構化的文件包支援。此文件包確保接收團隊擁有接管系統所需的全部資源，且不會中斷。
文件包的結構 📚
強健的交接文件包應邏輯清晰地組織。應讓新工程師能快速找到資訊。以下結構建議用於技術交接：
-
執行摘要： 系統目的與範圍的簡要概述。
-
背景圖（第0層）： 最高層次的視圖，顯示系統作為一個流程與外部實體互動。
-
功能分解（第1層）： 將主要流程分解為主要的子流程。
-
詳細流程（第2層）： 對複雜的子流程進行進一步分解。
-
資料字典： 圖表中使用的所有資料元素的定義。
-
流程規格： 每個流程節點的詳細邏輯。
確保各文件之間的一致性 🔄
圖示與文字之間的不一致可能會造成重大混淆。如果一級圖示顯示五個流程，附帶的文字必須準確描述這五個流程。交叉參考至關重要。圖示中的每個流程 ID 都必須出現在文字中，反之亦然。
一致性也應延伸至命名規範。不要在一份文件中使用「客戶資料表」，而在另一份文件中使用「客戶資料庫」。在專案初期就建立命名標準，並貫徹執行。
逐步建立資料流程圖 📐
繪製圖示需要系統性的方法。匆忙進行此步驟常導致遺漏資料流或邊界不清。整個流程應由整體逐步轉向細節。
步驟 1：定義系統邊界 🚧
第一步是決定系統內部與外部的內容。此邊界決定了交接的範圍。任何提供輸入或接收輸出的項目均為外部實體。任何在內部儲存或處理資料的項目都屬於系統。
-
識別所有使用者與外部系統。
-
定義系統名稱。
-
繪製邊界線。
步驟 2：繪製上下文圖（第零層） 🌍
上下文圖提供了「整體視圖」。它將整個系統表示為單一流程。這對於交接至關重要，因為它確立了主要的互動點。
-
將系統置於中心，作為單一流程。
-
在周圍繪製外部實體。
-
使用箭頭連接實體與系統，以顯示資料的輸入與輸出。
-
清楚標示所有資料流。
步驟 3：分解為一級圖示 🧩
當上下文清晰後，將中央流程分解為主要的子流程。這些代表系統的主要功能區域。例如，若系統為訂單管理平台，一級流程可能包括「接收訂單」、「處理付款」和「更新庫存」。
確保每一筆進入第零層流程的資料流都在一級圖示中有所對應。這是在交接過程中常見的失敗點，資料可能在層級之間消失。
步驟 4：以二級圖示進行細化 🔍
一級中的複雜子流程可能需要進一步分解。二級圖示深入探討特定邏輯。此層級對於交接文件尤為重要，因為它通常包含運營團隊需要排錯的邏輯。
不要過度複雜化二級圖示。若流程簡單，應保留在一級。僅當邏輯複雜到無法單一視圖理解時，才進行分解。
文件編寫最佳實務 📚
繪製圖示僅是戰鬥的一半。周圍的文件必須清晰且易於存取。遵循最佳實務可確保交接具有持續性。
命名規範與標準 🏷️
一致性可降低接收團隊的認知負荷。為圖示與文件中的所有物件採用標準命名規範。
-
流程： 動詞 + 名詞（例如：「計算稅額」）。
-
資料儲存： 名詞 + 類型（例如：「訂單日誌」）。
-
資料流： 名詞片語（例如：「稅額計算結果」）。
在交接文件的資料字典部分記錄這些慣例。這可作為後續閱讀圖表者的參考指南。
處理複雜性與例外情況 ⚠️
現實世界的系統存在例外與錯誤路徑。僅顯示順利流程的資料流程圖（DFD）是不完整的。交接文件必須考慮錯誤處理與替代流程。
-
包含錯誤訊息回傳至使用者的資料流程。
-
標示會觸發記錄或審計的資料流程。
-
標示資料被丟棄或歸檔的位置。
若一個流程有多个結果，請確保資料流程圖反映出導致每個結果的條件。這可能需要額外的註解或圖例說明。
應避免的常見陷阱 🚫
即使經驗豐富的團隊在準備交接文件時也可能出錯。識別常見錯誤有助於確保交付成果的品質。
陷阱 1：遺漏資料儲存區
資料必須有去處。若一個流程產生資料，但沒有資料儲存區接收，系統將遺失資訊。這是在交接文件中的一個關鍵缺陷。請審查每一筆資料流程，確保其最終流向另一個流程或資料儲存區。
陷阱 2：雜亂的連接
避免過度交叉線條。雖然這不是邏輯錯誤，但雜亂的圖表難以閱讀。使用彎折與直線保持佈局整潔。若圖表過於擁擠，可考慮拆分成多個視圖。
陷阱 3：粒度不一致
不要在同一張圖表中混合高階與低階細節。若一個流程以單一步驟描述，除非必要，否則不要將鄰近流程拆解為五個步驟。同一張圖表內的細節層級應保持一致。
陷阱 4：忽略資料安全
交接文件常忽略安全流程。若傳輸敏感資料，請在資料流程標籤中標示加密或安全協定。這可讓運營團隊了解合規性要求。
協作與審查 👥
文件編製不是單人活動。交接文件在轉移前應由多位利害關係人審查。這可確保圖表與實際系統行為相符。
與開發團隊進行驗證 🛡️
負責建置系統的開發人員應驗證資料流程圖（DFD）。他們可確認邏輯是否與實作一致。若遺漏資料流程，他們可及早發現。此步驟可避免在運營階段出現意外。
與運營團隊進行驗證 🔧
負責維護系統的團隊也應審查圖表。他們可針對資料保留、備份程序與監控點提出問題。他們的反饋有助於使文件更符合其工作流程。
維護與更新 🔁
交接文件並非靜態。系統會演進，文件也必須隨之更新。當發生變更時，應建立更新資料流程圖（DFD）的流程。
圖表的版本控制 📂
保留圖表版本的歷史紀錄。每次變更時，請更新版本號與日期。這讓團隊能追蹤系統隨時間的變化。
與變更管理整合 🔄
將圖表更新與變更管理流程連結。每次變更請求獲准後，相關的資料流程圖（DFD）應在變更部署前完成更新。這可確保文件與實際系統保持同步。
可及性與儲存 📁
確保圖表儲存在中央且可存取的位置。接收團隊應能立即存取文件。避免將檔案儲存在本地磁碟上，以免在人員變動時遺失。
有效交接的結論 🏁
專案交接是系統生命週期中的關鍵時刻。交接的品質決定了系統未來的穩定性。資料流程圖提供了有效傳遞知識所需的視覺清晰度。透過遵循結構化流程、遵守標準並讓接收團隊參與，組織可以確保順利過渡。
專注於DFD的細節——例如命名、細緻程度與完整性——為長期維護奠定了基礎。在系統需要故障排除或擴展時，投入精力創建高品質文件將帶來回報。資料流動的清晰視覺呈現是一項超越任何單一程式碼庫或開發人員的資產。
請記住，目標是清晰與永續性。當交接文件完整且準確時，運營團隊可以自信地執行其職責。這能減少停機時間，並提升軟體解決方案的整體可靠性。
