Diagramy sekwencji, kluczowy element Język modelowania jednolity (UML), to diagramy interakcji, które szczegółowo przedstawiają sposób wykonywania operacji, pokazując sekwencję komunikatów wymienianych między obiektami w czasie. Są szczególnie przydatne do modelowania zachowania dynamicznego systemów, uchwytywając sposób, w jaki obiekty współdziałają w celu osiągnięcia określonych funkcjonalności. Z uwagi na złożoność współczesnych systemów oprogramowania, stosowanie różnych poziomów abstrakcji w diagramach sekwencji jest kluczowe dla stopniowego modelowania systemów – od interakcji najwyższego poziomu po szczegółowe zachowania na poziomie obiektów. Ten podejście nie tylko ułatwia zrozumienie i komunikację złożonych systemów, ale również wspiera ich implementację i utrzymanie. Niniejszy kompleksowy przewodnik bada cel, zastosowanie i korzyści wynikające z różnych poziomów abstrakcji, wspierając się rzeczywistymi przykładami i najlepszymi praktykami, na dzień 21 maja 2025 roku.

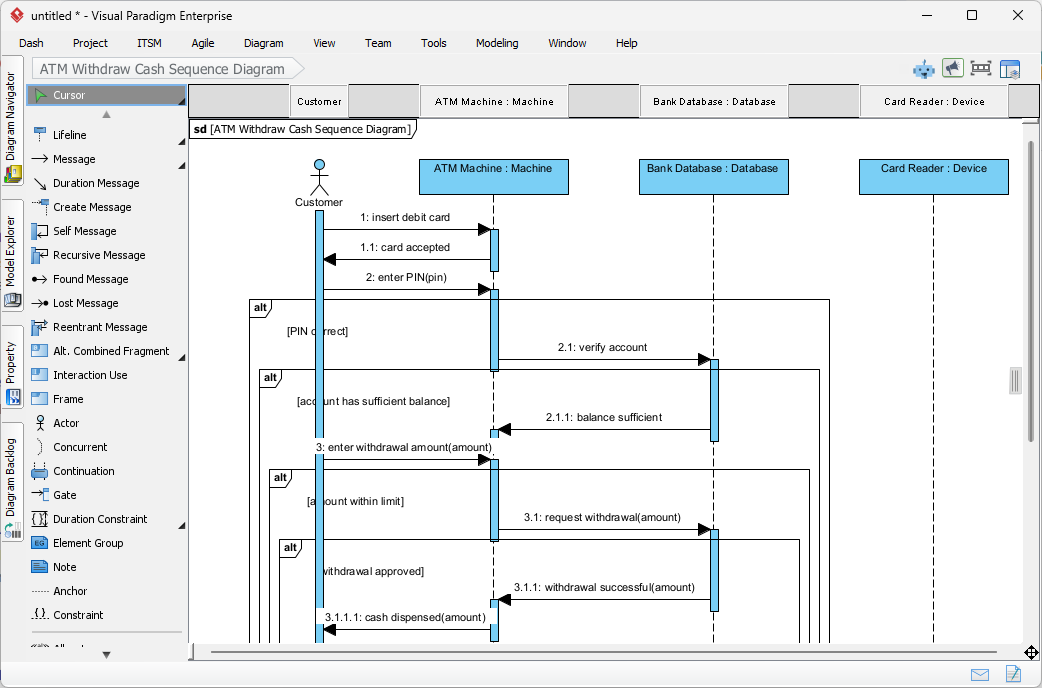

Poniżej znajduje się diagram sekwencji UML stworzony za pomocą narzędzia narzędzia do diagramów sekwencji.
Cel stosowania różnych poziomów abstrakcji
Badania wskazują, że stosowanie różnych poziomów abstrakcji w diagramach sekwencji spełnia kilka kluczowych celów, zgodnie z najlepszymi praktykami inżynierii oprogramowania:
- Zarządzanie złożonością: Poprzez rozkład skomplikowanych interakcji na zarządzalne części, każdy poziom skupia się na określonym poziomie szczegółowości, zmniejszając obciążenie poznawcze. Na przykład diagramy najwyższego poziomu upraszczają zrozumienie dla niefachowych stakeholderów, podczas gdy diagramy szczegółowe wspomagają programistów.
- Ulepszanie komunikacji: Różne stakeholderzy mają różne potrzeby; użytkownicy biznesowi korzystają z ogólnych przebiegów, aby zweryfikować wymagania, podczas gdy programiści potrzebują szczegółowych interakcji obiektów do implementacji. Ta stratyfikacja zapewnia skuteczną komunikację między zespołami.
- Wsparcie dla projektowania stopniowego: Rozpoczynając od ogólnych scenariuszy możliwe jest wstępne zweryfikowanie, a następnie stopniowe dopasowanie do szczegółowych sekwencji w miarę postępu projektowania, wspierając procesy rozwijania agilnego i iteracyjnego.
- Ułatwianie ponownego wykorzystania: Abstrakcyjne sekwencje mogą być odwoływane lub ponownie wykorzystywane w diagramach szczegółowych, promując modułowość i zmniejszając nadmiarowość, co szczególnie przydatne jest w systemach o dużym zasięgu.
Dowody wskazują na te korzyści, choć skuteczność może się różnić w zależności od zakresu projektu i doświadczenia zespołu, co podkreśla potrzebę elastyczności w ich stosowaniu.
Poziomy abstrakcji w diagramach sekwencji
Diagramy sekwencji mogą być tworzone na różnych poziomach abstrakcji, każdy z nich spełnia różne role w procesie modelowania. Poniżej definiujemy każdy poziom, szczegółowo opisujemy jego zakres i podajemy typowe zastosowania, wspierając się wskazówkami z ostatnich źródeł takich jak Visual Paradigm.
Diagramy sekwencji na poziomie systemu (wysoki poziom abstrakcji)
- Skupienie: Interakcje między zewnętrznymi aktorami (np. użytkownikami, innymi systemami) a systemem jako całością, traktując system jak czarną skrzynkę.
- Szczegóły: Zdarzenia wejścia/wyjścia oraz główne ścieżki sukcesu, bez wnikania w szczegóły wewnętrzne systemu. Ten poziom jest idealny do uchwycenia ogólnych scenariuszy przypadków użycia.
- Typowe zastosowanie: Weryfikacja wymagań z stakeholderami, zapewnienie przeglądu dla analityków biznesowych oraz zapewnienie zgodności z oczekiwaniami użytkowników.
- Przykład: Diagram przedstawiający interakcje „Klienta z systemem ATM”, pokazujący komunikaty takie jak „Włóż kartę”, „Wprowadź PIN”, „Wypłać gotówkę”, bez szczegółowego przedstawienia wewnętrznych składników, takich jak interakcje z serwerem.
Ten poziom jest kluczowy dla zbierania wymagań na wczesnym etapie, jak zauważono w dyskusjach na tematSoftware Engineering Stack Exchange, które podkreślają znaczenie diagramów najwyższego poziomu do zrozumienia protokołów.
Diagramy sekwencji poziomu podsystemu (pośredni poziom abstrakcji)
- Skupienie: Interakcje między głównymi składnikami lub podsystemami, takimi jak interfejs użytkownika (UI), serwer i baza danych, w ramach systemu.
- Szczegóły: Sekwencje komunikatów, kontrola przepływu i logika warunkowa między podsystemami, zapewniające pośredni widok architektury systemu.
- Typowe zastosowanie: Projektowanie architektury systemu, zrozumienie interakcji między składnikami oraz wspieranie komunikacji między architektami systemu a programistami.
- Przykład: Dla systemu ATM pokaż interakcje między interfejsem użytkownika ATM, serwerem bankowym i bazą danych banku podczas transakcji wypłaty, w tym sprawdzanie salda i operacje debetowe, używając komunikatów takich jak „Sprawdź saldo” i „Debetuj konto”.
Diagramy sekwencji poziomu obiektu (niskopoziomowe, szczegółowe abstrakcje)
- Skupienie: Konkretne obiekty lub instancje klas wewnątrz podsystemów, skupiające się na ich szczegółowych interakcjach.
- Szczegóły: Szczegółowe wywołania komunikatów, wywołania metod, zmiany stanu, komunikaty zwracane, pętle, alternatywy i wyjątki, niezbędne do implementacji i debugowania.
- Typowe zastosowanie: Wskazówki dla programistów podczas kodowania, debugowania i testowania, zapewniające dokładną implementację zachowania systemu.
- Przykład: W ramach składnika Serwera bankowego modeluj interakcje między obiektami Account, Transaction i Notification podczas żądania wypłaty, w tym wywołania metod takich jak Account.debit(amount) i Transaction.log(), z wartościami zwracanymi i potencjalnymi wyjątkami.
Ten poziom jest krytyczny dla implementacji technicznej, jak podkreślono wDiagramy UML, które szczegółowo opisują elementy takie jak linie życia i specyfikacje wykonania dla interakcji obiektów.
Używanie odwołań do interakcji i wywołań diagramów
- Cel: Łączenie abstrakcyjnych (wysokopoziomowych) sekwencji z szczegółowymi podsekwencjami przy użyciu UMLUżycie interakcji lub Odwołania do diagramów sekwencji, jak opisano w IBM Developer.
- Zalety: Modularyzuje diagramy, utrzymuje ślad śledzenia między poziomami abstrakcji i wspiera skalowalność, szczególnie w dużych systemach. Ten podejście zapewnia, że diagramy najwyższego poziomu mogą odwoływać się do szczegółowych poddiagramów, zwiększając przydatność i przejrzystość.
Prawdopodobny przykład: Wypłata z konta w bankowości internetowej
Aby pokazać zastosowanie różnych poziomów abstrakcji, rozważmy realistyczny przykład procesu wypłaty z konta w bankowości internetowej, na dzień 21 maja 2025 roku. Poniżej rozkładamy go na diagramy sekwencji poziomu systemu, poziomu podsystemu i poziomu obiektu, zapewniając kompleksowy obraz.
Diagram sekwencji poziomu systemu
- Uczestnicy: Klient, System bankowości internetowej
- Interakcje:
- Klient → System bankowości internetowej: Zażądaj wypłaty (kwota, konto)
- System bankowości internetowej → Klient: Potwierdź wypłatę
- Klient → System bankowości internetowej: Zatwierdź wypłatę
- System bankowości internetowej → Klient: Wypłata powiodła się
- Opis: Ten diagram skupia się na interakcji najwyższego poziomu między klientem a systemem, pokazując tylko kluczowe zdarzenia bez szczegółów wewnętrznych systemu, co jest idealne do weryfikacji przez uczestników projektu.
Diagram sekwencji poziomu podsystemu
- Linie życia: Interfejs internetowy, Usługa bankowa, Baza danych
- Interakcje:
- Interfejs internetowy → Usługa bankowa: Rozpocznij wypłatę (kwota, konto)
- Usługa bankowa → Baza danych: Sprawdź saldo (konto)
- Baza danych → Usługa bankowa: Zwróć saldo
- Usługa bankowa → Baza danych: Zdebetuj konto (kwota, konto)
- Baza danych → Usługa bankowa: Potwierdź debet
- Usługa bankowa → Interfejs internetowy: Wypłata przetworzona
- Opis: Ten diagram pokazuje, jak podsystemy (interfejs internetowy, usługa bankowa, baza danych) współdziałają w celu przetworzenia wypłaty, w tym wymianę komunikatów i kontrolę przepływu, co jest odpowiednie dla architektów systemów.
Diagram sekwencji poziomu obiektów
- Linie życia: Obiekt Konto, Obiekt Transakcja, Obiekt Powiadomienie
- Interakcje:
- Usługa bankowa → Konto: getBalance()
- Konto → Usługa bankowa: zwróć saldo
- Usługa bankowa → Konto: debit(kwota)
- Konto → Transakcja: logTransaction(„Wypłata”, kwota)
- Transakcja → Powiadomienie: sendNotification(„Wypłata pomyślna”)
- Powiadomienie → Usługa bankowa: powiadomienie wysłane
- Opis: Ten diagram szczegółowo przedstawia interakcje na poziomie obiektów w ramach usługi bankowej, pokazując wywołania metod i zmiany stanu dla konkretnych obiektów, takich jak Konto i Transakcja, co jest istotne dla programistów.
Tabela podsumowująca
Aby uporządkować informacje, przedstawiamy poniższą tabelę porównującą poziomy abstrakcji:
| Poziom abstrakcji | Zakres | Typowe zastosowanie | Przykładowa interakcja |
|---|---|---|---|
| Poziom systemu | Użytkownik ↔ System (widok pudełka czarnego) | Weryfikacja wymagań, przegląd | Klient prosi o wypłatę z systemu |
| Poziom podsystemu | Współdziałanie składników | Projekt architektury systemu | Interfejs internetowy wywołuje usługę bankową w celu przetworzenia wypłaty |
| Poziom obiektu | Szczegółowe interakcje między obiektami i metody | Wdrażanie i debugowanie | Account.debit(ilość), Transaction.log() |
Ta tabela, wygenerowana na podstawie podanych informacji i zweryfikowana za pomocą zasobów internetowych, pokazuje postęp od widoku ogólnego do szczegółowego, rozwiązując wyzwania związane z równowagą abstrakcji wspomniane w GeeksforGeeks.
Dodatkowe wskazówki dotyczące używania poziomów abstrakcji
Aby maksymalnie wykorzystać skuteczność diagramów sekwencji na różnych poziomach abstrakcji, rozważ następujące wskazówki, oparte na najlepszych praktykach z Visual Paradigm:
- Zacznij od poziomu ogólnego: Zacznij od diagramów poziomu systemu, aby potwierdzić logikę biznesową i wymagania z zaangażowanymi stronami, zapewniając zgodność na wczesnym etapie projektu.
- Stopniowo dopasowuj: Gdy projekt dojrzeje, twórz diagramy poziomu podsystemu i poziomu obiektu dla szczegółowego wdrażania, wspierając rozwój iteracyjny.
- Używaj fragmentów połączonych: Wykorzystuj fragmenty połączone UML (np. alt, opt, loop), aby modelować alternatywy, opcjonalne przebiegi i powtórzenia na dowolnym poziomie, zwiększając wyraźność diagramów.
- Wykorzystaj narzędzia: Używaj narzędzi do tworzenia diagramów takich jak Visual Paradigm w celu tworzenia powiązanych diagramów, skutecznego zarządzania poziomami abstrakcji oraz zapewnienia spójności.
- Zrównowaguj szczegółowość: Unikaj przeciążania diagramów nadmierną ilością szczegółów; skup się na najważniejszych interakcjach na każdym poziomie, aby zachować przejrzystość, rozwiązując wyzwanie złożoności wspomniane w GeeksforGeeks.
- Zachowaj śledzenie: Używaj odwołań do interakcji, aby połączyć diagramy ogólnego poziomu z szczegółowymi podciągami, zapewniając spójność i śledzenie na różnych poziomach abstrakcji, jak zaleca to IBM Developer.
Te wskazówki, oparte na obecnych praktykach na dzień 21 maja 2025 roku, pomagają praktykom skutecznie stosować diagramy sekwencji na różnych poziomach abstrakcji.
Dlaczego używać różnych poziomów abstrakcji?
Różne poziomy abstrakcji są istotne, ponieważ odpowiadają różnym zaangażowanym stronom i etapom cyklu życia oprogramowania, co potwierdzają dyskusje na Software Engineering Stack Exchange oraz Spiceworks. Na przykład:
- Analitycy biznesowi i interesariusze: Preferuj wysokie poziomy diagramów systemowych, aby zrozumieć ogólną funkcjonalność i zweryfikować wymagania, zapewniając zgodność z celami biznesowymi.
- Architekci systemów: Używaj diagramów poziomu podsystemu do projektowania i komunikowania interakcji między składnikami, wspierając decyzje architektoniczne.
- Programiści: Opieraj się na diagramach poziomu obiektu w celu szczegółowego przewodnictwa implementacyjnego, zapewniając dokładne kodowanie i debugowanie.
: Korzystając z tych poziomów stopniowo, możesz zapewnić, że Twoje modele są zarówno kompleksowe, jak i dostępne, uwzględniając dynamiczny charakter rozwoju systemu wspomniany w GeeksforGeeks.
Wnioski
Korzystanie z różnych poziomów abstrakcji w diagramach sekwencji to sprawdzona strategia efektywnego modelowania złożonych systemów, jak wspierają nowe zasoby i najlepsze praktyki. Wydaje się prawdopodobne, że ten podejście, dzięki możliwości zarządzania złożonością, poprawie komunikacji, wspieraniu projektowania iteracyjnego i ułatwieniu ponownego wykorzystania, będzie nadal istotne w inżynierii oprogramowania do 21 maja 2025 roku. Zaczynając od ogólnych widoków, stopniowo przejście do szczegółowych interakcji oraz wykorzystując narzędzia i najlepsze praktyki, specjaliści mogą tworzyć modele dopasowane do wszystkich interesariuszy, zapewniając sukces w projektowaniu i wdrażaniu systemu.
