序列图，统一建模语言（UML）的核心组成部分之一统一建模语言（UML），是交互图，通过展示对象之间随时间交换的消息序列来详细说明操作的执行过程。它们特别适用于建模系统的动态行为，捕捉对象如何交互以实现特定功能。鉴于现代软件系统的复杂性，在序列图中使用不同抽象层次对于逐步建模系统——从高层交互到详细的对象级行为——至关重要。这种方法不仅使复杂系统更易于理解与沟通，还促进了实现与维护。本全面指南探讨了不同抽象层次的目的、使用方法及优势，辅以真实案例和最佳实践，截至2025年5月21日。

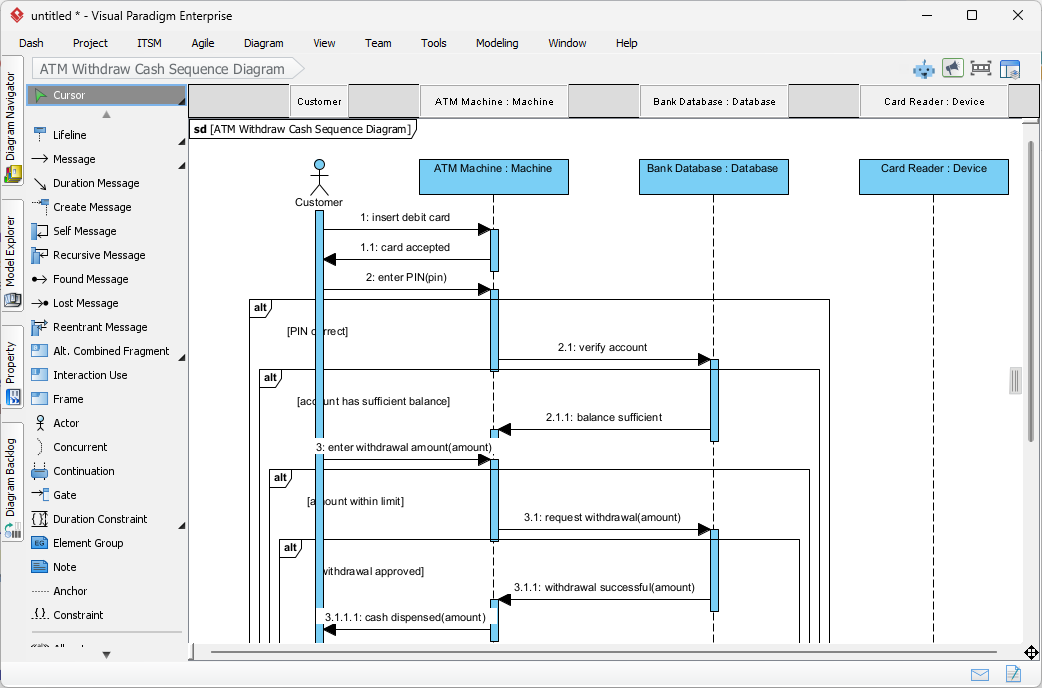

以下是使用Visual Paradigm的序列图工具.
使用不同抽象层次的目的
研究表明，在序列图中采用不同抽象层次具有多个关键目的，与软件工程的最佳实践相一致：
- 管理复杂性：通过将复杂的交互分解为可管理的部分，每一层专注于特定的细节层次，从而减少认知负担。例如，高层级图有助于非技术利益相关者理解，而详细图则帮助开发人员进行实现。
- 提升沟通效率：不同利益相关者有不同的需求；业务用户可以从高层级流程中获益，以验证需求，而开发人员则需要详细的对象交互信息来进行实现。这种分层确保了团队之间的有效沟通。
- 支持增量设计：从广泛的场景开始，可以进行初步验证，并随着设计的推进逐步细化为详细序列，支持敏捷和迭代开发流程。
- 促进复用：抽象序列可以在详细图中被引用或复用，促进模块化并减少冗余，这在大规模系统中尤为有用。
证据倾向于支持这些优势，尽管其有效性可能因项目范围和团队专业水平而异，凸显了在应用中保持灵活性的必要性。
序列图中的抽象层次
序列图可以在不同抽象层次上创建，每一层次在建模过程中都具有不同的用途。以下我们将定义每一层次，详细说明其关注点，并提供典型用途，依据如Visual Paradigm.
系统级序列图（高层抽象）
- 关注点：外部参与者（如用户、其他系统）与整个系统之间的交互，将系统视为一个黑箱。
- 细节：输入/输出事件和主要成功路径，不涉及系统内部细节。该层次非常适合捕捉整体用例场景。
- 典型用途：与利益相关者验证需求，为业务分析师提供概览，并确保与用户期望保持一致。
- 示例: 一个“客户与ATM系统交互”的图表，展示了诸如“插入卡片”、“输入PIN”、“取款”等消息，但未详细说明服务器交互等内部组件。
这一层级对于早期的需求收集至关重要，正如在讨论中所指出的软件工程Stack Exchange，强调使用高层级图表来理解协议。
子系统级顺序图（中等抽象层次）
- 重点: 系统内主要组件或子系统（如用户界面、服务器和数据库）之间的交互。
- 细节: 子系统之间的消息序列、流控制和条件逻辑，提供了系统架构的中等层次视图。
- 典型用途: 用于设计系统架构、理解组件之间的交互，以及促进系统架构师与开发人员之间的沟通。
- 示例: 对于ATM系统，展示在取款交易过程中ATM用户界面、银行服务器和银行数据库之间的交互，包括余额检查和扣款操作，使用诸如“检查余额”和“扣款账户”等消息。
对象级顺序图（低层次、详细抽象）
- 重点: 子系统内的特定对象或类实例，重点关注它们的详细交互。
- 细节: 详细的消息调用、方法调用、状态变化、返回消息、循环、选择分支和异常，对于实现和调试至关重要。
- 典型用途: 在编码、调试和测试过程中指导开发人员，确保系统行为的准确实现。
- 示例: 在银行服务器组件内，对取款请求期间账户、交易和通知对象之间的交互进行建模，包括Account.debit(amount)和Transaction.log()等方法调用，以及返回值和可能的异常。
这一层次对于技术实现至关重要，正如在UML图中所强调的，详细说明了生命线和对象交互的执行规范等元素。
使用交互引用和图调用
- 目的: 使用UML的交互使用 或 序列图引用，如所述IBM 开发者.
- 优势：将图模块化，保持抽象层级之间的可追溯性，并支持可扩展性，尤其是在大型系统中。这种方法确保高层级图可以引用详细的子图，从而提高可重用性和清晰度。
真实示例：网上银行取款
为了说明不同抽象层级的应用，考虑一个截至2025年5月21日的真实网上银行取款流程示例。以下我们将该流程分解为系统级、子系统级和对象级的序列图，提供一个全面的视角。
系统级序列图
- 参与者：客户，网上银行系统
- 交互:
- 客户 → 网上银行系统：请求取款（金额，账户）
- 网上银行系统 → 客户：确认取款
- 客户 → 网上银行系统：授权取款
- 网上银行系统 → 客户：取款成功
- 描述：此图聚焦于客户与系统之间的高层级交互，仅展示关键事件而省略系统内部细节，非常适合利益相关者验证。
子系统级序列图
- 生命线：Web界面，银行服务，数据库
- 交互:
- Web界面 → 银行服务：发起取款（金额，账户）
- 银行服务 → 数据库：查询余额（账户）
- 数据库 → 银行服务：返回余额
- 银行服务 → 数据库：扣款（金额，账户）
- 数据库 → 银行服务：确认扣款
- 银行服务 → 网络界面：取款已处理
- 描述：此图展示了子系统（网络界面、银行服务、数据库）如何交互以处理取款操作，包括消息传递和流程控制，适用于系统架构师。
对象级时序图
- 生命线：账户对象、交易对象、通知对象
- 交互:
- 银行服务 → 账户：获取余额()
- 账户 → 银行服务：返回余额
- 银行服务 → 账户：扣款(金额)
- 账户 → 交易：记录交易（“取款”，金额）
- 交易 → 通知：发送通知（“取款成功”）
- 通知 → 银行服务：通知已发送
- 描述：此图深入展示了银行服务内部的对象级交互，显示了账户和交易等特定对象的方法调用和状态变化，对开发者至关重要。
总结表
为了整理信息，以下是对比抽象层次的总结表：
| 抽象层次 | 关注点 | 典型用途 | 示例交互 |
|---|---|---|---|
| 系统级 | 参与者 ↔ 系统（黑盒视图） | 需求验证、概览 | 客户请求从系统取款 |
| 子系统级 | 组件间交互 | 系统架构设计 | 网络界面调用银行服务以处理取款 |
| 对象级别 | 详细的对象交互和方法 | 实现与调试 | Account.debit(amount)，Transaction.log() |
本表基于所提供的信息并经在线资源验证，突出了从高层到详细视图的演进过程，解决了GeeksforGeeks中提到的抽象平衡挑战。
使用抽象层次的额外建议
为了最大化不同抽象层次下序列图的有效性，请考虑以下建议，这些建议基于来自 的实践最佳做法Visual Paradigm:
- 从高层次开始：从系统级图开始，与利益相关者确认业务逻辑和需求，确保项目早期就达成一致。
- 逐步细化：随着设计的成熟，创建子系统和对象级图以支持详细实现，促进增量开发。
- 使用组合片段：使用UML组合片段（例如，alt、opt、loop）在任何层次上建模替代方案、可选流程和重复，增强图的表达能力。
- 利用工具：使用如Visual Paradigm等绘图工具来创建关联图，高效管理抽象层次，并确保一致性。
- 平衡细节：避免在图中包含过多细节；在每个层次上专注于最关键的交互，以保持清晰，解决GeeksforGeeks中提到的复杂性挑战。
- 保持可追溯性：使用交互引用将高层图与详细子序列连接起来，确保在不同抽象层次间保持一致性和可追溯性，如IBM Developer.
这些建议基于2025年5月21日的当前实践，帮助从业者在不同抽象层次上有效应用序列图。
为何使用不同的抽象层次？
不同的抽象层次至关重要，因为它们满足了不同利益相关者和软件开发生命周期各个阶段的需求，这一点在Software Engineering Stack Exchange和Spiceworks的讨论中得到了证实。例如：
- 业务分析师和利益相关者: 倾向于使用高层次的系统图来理解整体功能并验证需求，确保与业务目标保持一致。
- 系统架构师: 使用子系统级别的图表来设计和沟通组件之间的交互，促进架构决策。
- 开发者: 依赖对象级别的图表获取详细的实现指导，确保编码和调试的准确性。
通过逐步使用这些层级，可以确保您的模型既全面又易于理解，应对GeeksforGeeks所指出的系统开发的动态特性。
结论
在顺序图中使用不同抽象层次是一种经过验证的有效策略，能够高效地建模复杂系统，这得到了最新资源和最佳实践的支持。可以预见，这种能够管理复杂性、改善沟通、支持增量设计并促进复用的方法，在2025年5月21日及以后仍将在软件工程中保持相关性。通过从高层次视图开始，逐步细化到详细交互，并利用工具和最佳实践，从业者可以创建满足所有利益相关者需求的模型，确保系统设计与实现的成功。
