C4-Modell erklärt: Wie die vier Ebenen in der Softwarearchitektur zusammenarbeiten

Das C4-Modell ist zu einer weit verbreiteten Methode geworden, Softwarearchitektur zu dokumentieren, weil sie etwas liefert, mit dem sich die meisten Teams schwer tun: eine klare, geschichtete und skalierbare Art, komplexe Systeme ohne übermäßige Detailgenauigkeit zu beschreiben. Anstatt sich auf ein einziges großes Diagramm zu verlassen, teilt der C4-Ansatz die Architektur in vier miteinander verbundene Ebenen auf, die genau die richtige Information zum richtigen Zeitpunkt offenlegen.

Dieser Artikel konzentriert sich auf die Beziehung zwischen den vier C4-Ebenen—Kontext, Container, Komponenten und Code—and wie sie als strukturiertes Ökosystem zusammenarbeiten. Es bietet ein übergeordnetes Verständnis vonwarum C4 wichtig ist, wie die vier Diagramme sich ergänzen, und wann das Modell hilft, Architektur effektiver zu kommunizieren.

Warum das C4-Modell als geschichtete Struktur gestaltet ist

Anstatt die Architektur als ein einziges Bild zu betrachten, verteilt C4 Informationen über vier Ebenen, sodass jede Zielgruppe nur die für sie benötigten Details sieht. Dies vermeidet Verwirrung, hält die Dokumentation wartbar und gewährleistet einen natürlichen Übergang von strategischem Verständnis zu technischen Details.

Die geschichtete Logik hinter C4

• Beginnen Sie mit breiten Beziehungen (Kontext)
• Gehen Sie über zu Systemstruktur (Container)
• Zoomen Sie hinein in interne Organisation (Komponenten)
• Schließen Sie ab mit Detail auf Code-Ebene (Code)

Jede Ebene wird die Grundlage für die nächste. Dieser „Vergrößerungsansatz“ macht komplexe Systeme leichter zu lehren, zu analysieren und zu pflegen.

Wie die vier Ebenen miteinander verbunden sind

Statt über vier separate Diagramme nachzudenken, stellen Sie sich eine einzige architektonische Geschichte vor, die sich allmählich entfaltet:

1. Kontext definiert die Position des Systems in der Welt

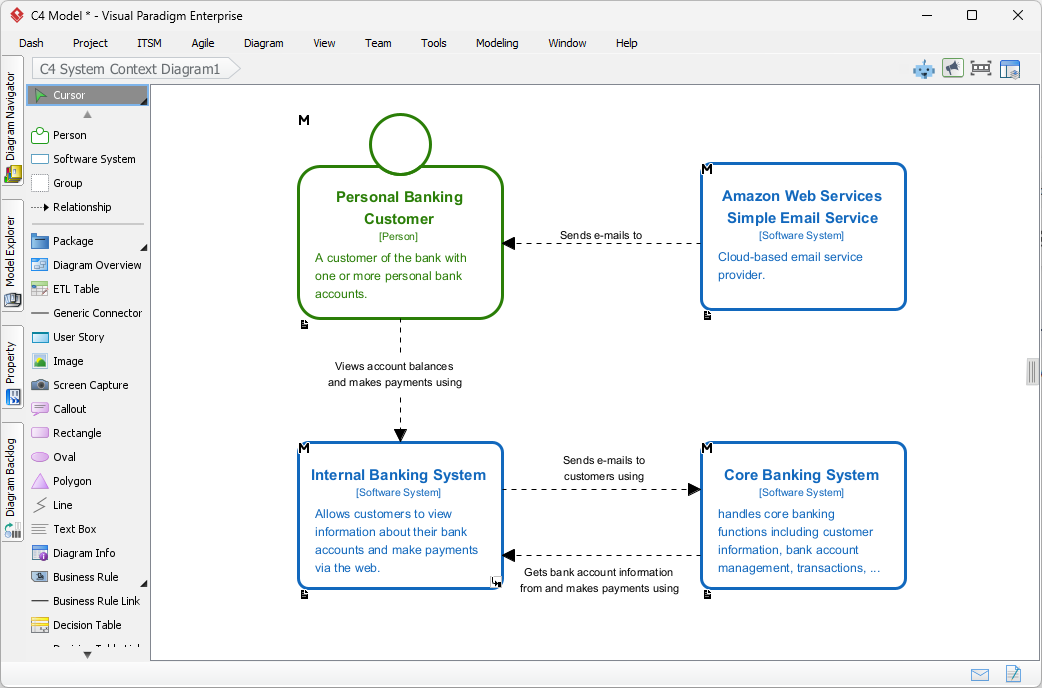

Die Ebene des Kontextes erklärtwas das System ist und mit wem oder was es interagiert.

Es legt die Grundlage für alles, was folgt. Ohne diese Klarheit verlieren tiefere Diagramme ihre Bedeutung. (Hinweis: Das Bild wurde mitVisual Paradigms C4-Modellierungssoftware-Tool)

2. Container erklären, wie das System auf hoher Ebene funktioniert

Sobald die Umgebung klar ist, wechselt das Modell in die interne Struktur des Systems.

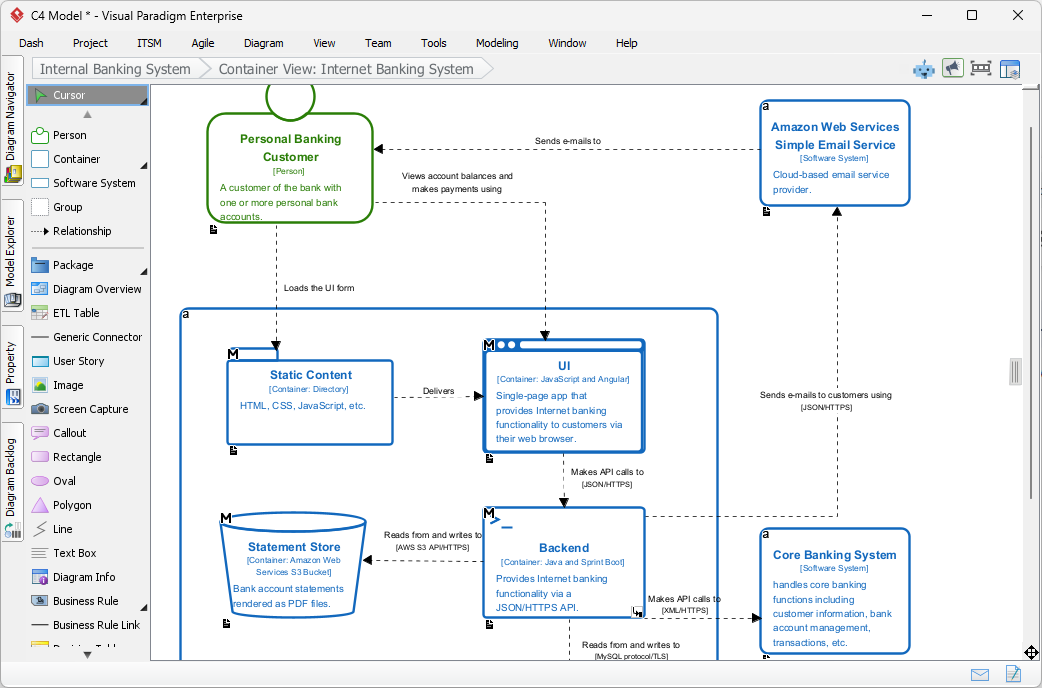

Die Ebene der Container zeigtwie das System in Anwendungen, Dienste, Datenbanken oder Schnittstellen aufgeteilt ist, und wie diese Einheiten miteinander kommunizieren.

Diese Ebene ist direkt durch das definiert, was das Kontextdiagramm festlegt.

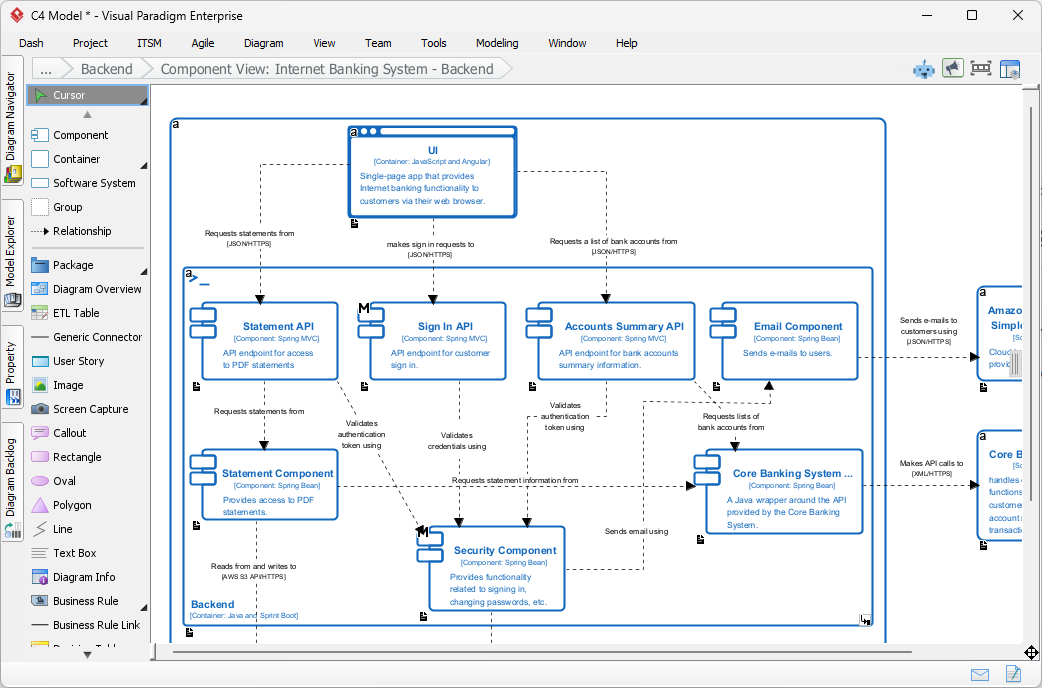

3. Komponenten offenbaren die innere Struktur jedes Containers

Container sind auf hoher Ebene; Komponenten zeigen die detaillierten Verantwortlichkeiten innerhalb eines Containers.

Jedes Komponentendiagramm beantwortet die Frage:

„Wie ist die Logik innerhalb dieses Containers organisiert?“

Dies schafft einen reibungslosen Übergang von der Systemarchitektur zu einer für Entwickler ausgerichteten Struktur.

4. Code-Diagramme zeigen die Implementierung hinter einer Komponente

Die Code-Ebene ist der Punkt, an dem Abstraktionen zu tatsächlichen Klassen, Schnittstellen oder Funktionen werden.

Es übersetzt Konzepte auf Komponentenebene in die tatsächliche Implementierung, mit der Entwickler arbeiten.

Diese letzte Ebene ist optional, da der Code häufig wechselt, aber wenn erforderlich, verbindet sie die Architektur direkt mit der Software selbst.

Warum C4 funktioniert: Konsistenz über verschiedene Zielgruppen

Jede Ebene ist mit einer bestimmten Zielgruppe im Blick entworfen:

Diese schichtengebundene Anpassung an die Zielgruppe ist einer der wichtigsten Gründe dafür, dass C4 erfolgreich ist.
Es verhindert, dass alle in dasselbe zu komplexe Diagramm gedrängt werden.

Wie C4 die Kommunikation in realen Projekten verbessert

1. Hilft Teams, Verwirrung durch „ein einziges großes Diagramm“ zu vermeiden

Ohne C4 füllen viele Architekturdiagramme alles zusammen.
C4 fördert die Trennung, damit Komplexität schrittweise eingeführt wird.

2. Unterstützt Diskussionen auf unterschiedlichen technischen Ebenen

• Executives können das Kontextdiagramm besprechen.
• Architekten beziehen sich auf das Container-Diagramm.
• Entwickler konzentrieren sich auf Komponenten und Code.

Dies ermöglicht produktive Gespräche, ohne die Ausrichtung zu verlieren.

3. Bietet eine Roadmap für die Einarbeitung neuer Teammitglieder

• Neue Entwickler fühlen sich oft verloren, wenn sie einem großen Projekt beitreten.
• C4 bietet eine strukturierte Möglichkeit, das System Schritt für Schritt zu verstehen.

4. Verbessert die Wartbarkeit der Dokumentation

• Niedrigere Ebenen können sich ändern, ohne die oberen Ebenen zu beeinflussen.
• Dies verringert die Belastung, alles aktuell zu halten.

Wie das C4-Modell einer modernen Technologie-Stack passt

Das C4-Modell ist flexibel genug, um jede Architektur zu beschreiben:

• Monolithen
• Mikrodienste
• Serverlose Systeme
• Cloud-native Plattformen
• Hybride Umgebungen

Weil jeder Level unabhängig, aber verbunden ist, passt sich das Modell an, wenn Ihr System wächst oder sich verändert.

Werkzeuge wie Visual Paradigm Online erleichtert es, diese verwandten Diagramme auszurichten.

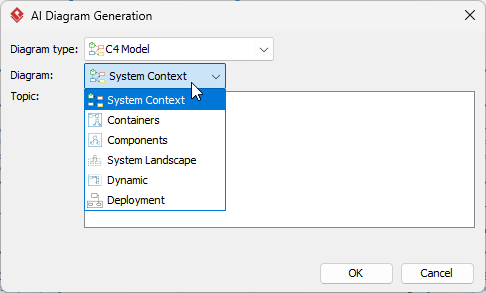

Zum Beispiel kann die KI-gestützte Diagrammerstellung in Visual Paradigm Online konsistente Formen, Vokabular und Beziehungen auf allen Ebenen erzeugen und so dazu beitragen, eine einheitliche architektonische Erzählung aufrechtzuerhalten, selbst wenn die Diagramme zu unterschiedlichen Zeiten erstellt werden.

Wie C4-Diagramme kontinuierliche Entwicklungspraktiken unterstützen

In agilen und DevOps-Umgebungen entwickelt sich die Architektur kontinuierlich. C4 unterstützt dies durch:

• Die Übersichtsebene stabil zu halten
• Ermöglicht es, die unteren Ebenen der Diagramme leicht anzupassen
• Die Dokumentation auf Code-Ebene optional oder automatisch zu generieren
• Ermöglicht enge Rückkopplungsschleifen zwischen Architektur und Implementierung

Dadurch wird C4 zu einem praktischen Modell anstatt zu einem theoretischen.

Häufig gestellte Fragen zu C4 insgesamt

1. Muss ich alle vier C4-Diagramme erstellen?

Nicht immer. Viele Teams konzentrieren sich auf Kontext- und Container-Diagramme. Komponenten- und Code-Diagramme werden nur dann erstellt, wenn sie benötigt werden.

2. Sollte jede Ebene die gleiche Notation verwenden?

Ja. Konsistenz ist Teil der Stärke von C4. Die Verwendung der gleichen Symbole und Kennzeichnungskonventionen auf allen Ebenen macht die Erzählung leicht verständlich.

3. Wie unterscheidet sich C4 von UML?

C4 ist einfacher und stärker architekturorientiert. UML bietet viele Diagrammtypen, während C4 sich auf nur vier hierarchische Ansichten konzentriert. Viele Teams verwenden UML für die detaillierte Darstellung auf Code-Ebene unterhalb der C4-Komponenten.

4. Kann ich C4-Diagramme in Visual Paradigm erstellen?

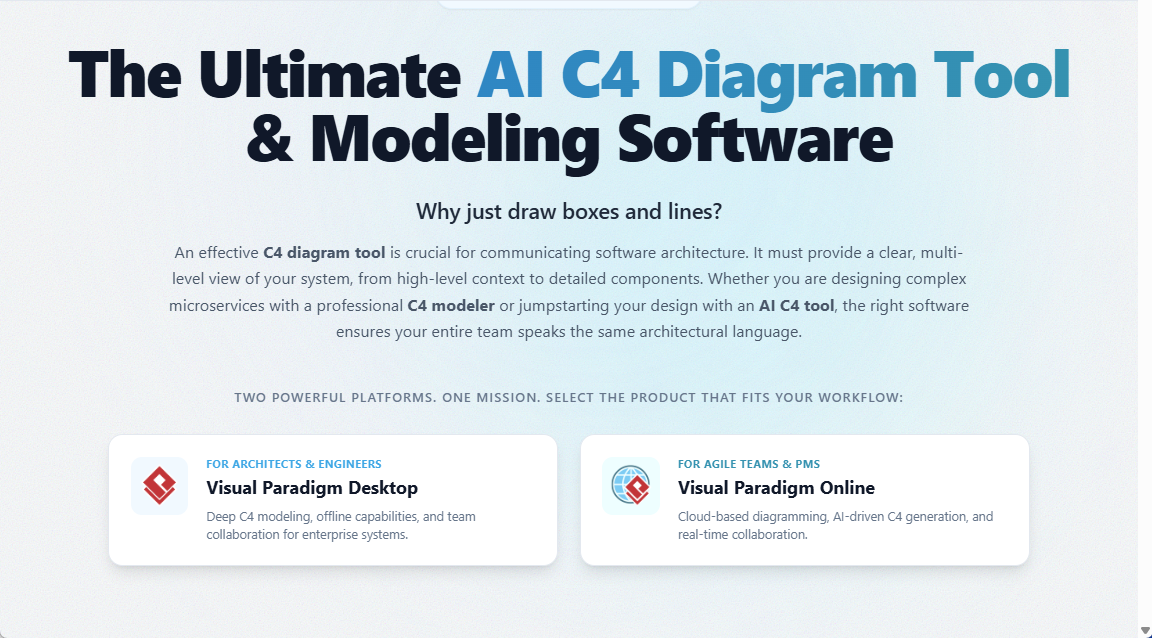

Ja. Sie können alle vier Ebenen erstellen, sie visuell konsistent halten und sie mit KI generieren. Hier sind die von Visual Paradigm angebotenen C4-Tools:

• Visual Paradigm Online
  • KI-Chatbot für die C4-Diagrammerstellung

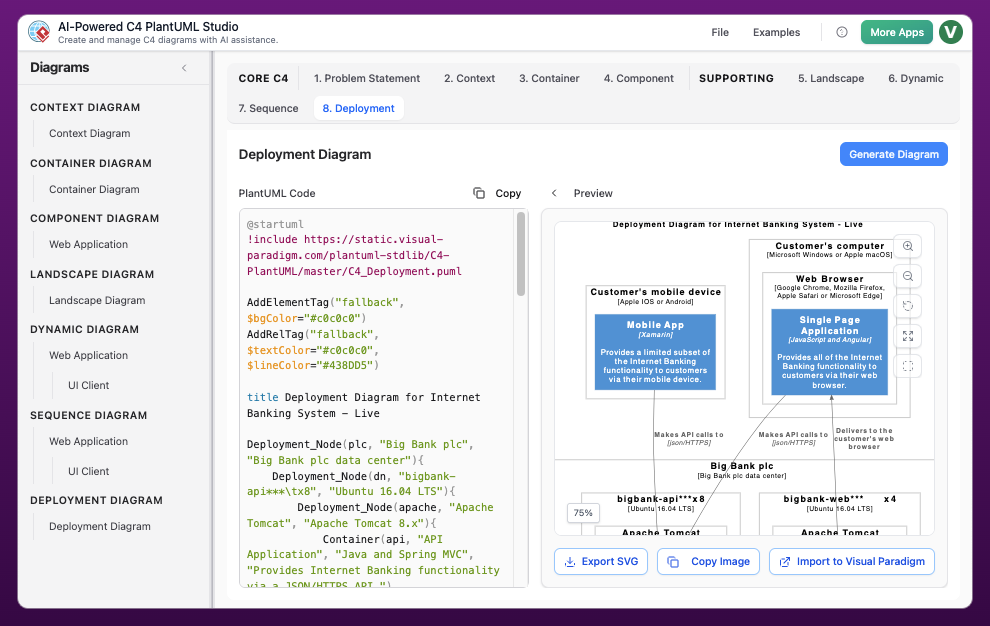

  • KI-gestützter C4-PlantUML-Studio



• Visual Paradigm
  • C4-Modellierungswerkzeug
  • KI-C4-Diagramm-Generator



Sie können mehr über die C4-Lösung von Visual Paradigm erfahren, indem Sie besuchen hier.

Dies hilft Ihnen, die Beziehungen zwischen den Ebenen ohne manuelle Nacharbeit aufrechtzuerhalten.

Abschließende Gedanken

Das C4-Modell gedeiht, weil es Architektur als eine Geschichte in vier Kapiteln, nicht als chaotische Ansammlung von Symbolen. Ihre Stärke liegt in den Beziehungen zwischen den Ebenen:

• Der Kontext definiert das Problem
• Container beschreiben die Architektur
• Komponenten organisieren die Funktionalität
• Code implementiert die Logik

Zusammen bieten sie eine vollständige, mehrstufige Sicht auf jedes Software-System. Dieser Ansatz verbessert Klarheit, Kommunikation, Einarbeitung, Zusammenarbeit und langfristige Wartbarkeit.
