Visual Paradigm में UML उपयोग केस मॉडलिंग के लिए व्यापक गाइड

Visual Paradigm एक शक्तिशाली और विविध उपकरण है जो पूर्ण समर्थन प्रदान करता हैUML (एकीकृत मॉडलिंग भाषा) उपयोग केस मॉडलिंग। यह उपयोगकर्ताओं को प्रणाली के कार्यात्मक आवश्यकताओं को पकड़ने, दृश्य बनाने और प्रभावी ढंग से दस्तावेज़ीकरण करने में सक्षम बनाता है। इस गाइड का उद्देश्य Visual Paradigm में UML उपयोग केस मॉडलिंग के मुख्य विशेषताओं, उत्तम व्यवहारों और उदाहरणों के बारे में गहन जानकारी प्रदान करना है।

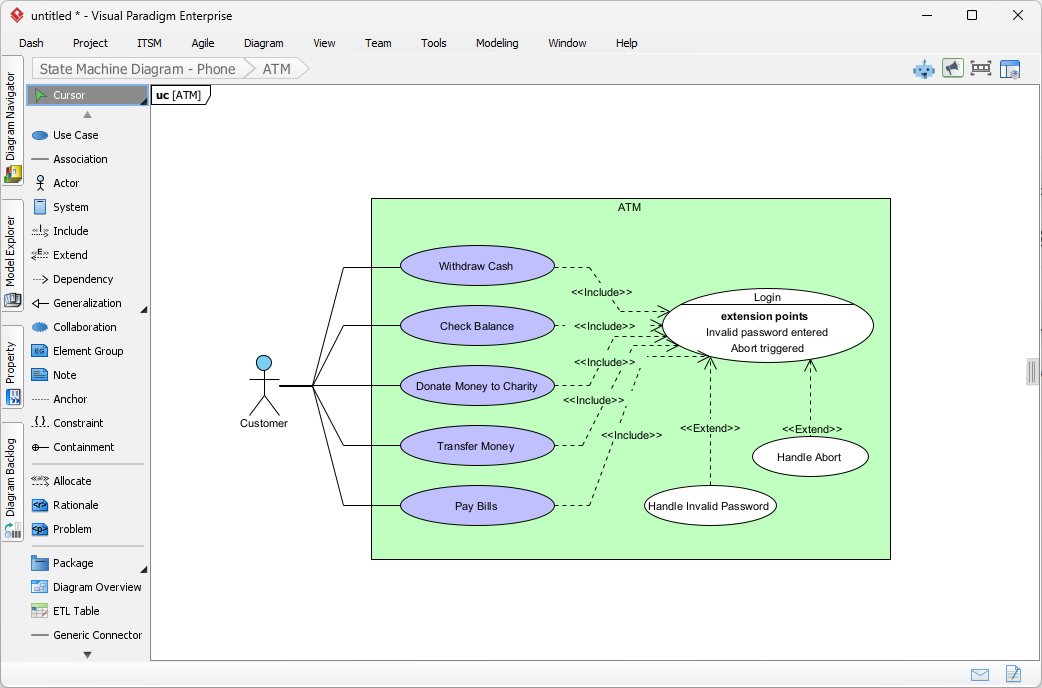

नीचे Visual Paradigm की स्क्रीनशॉट दिखाई गई है। UML उपयोग केस आरेख के अलावा, इसमें कई अन्य आरेख प्रकारों का समर्थन भी है।

उपयोग केस मॉडलिंग प्रणाली डिज़ाइन और विकास का एक महत्वपूर्ण पहलू है, क्योंकि यह उपयोगकर्ता के दृष्टिकोण से प्रणाली की कार्यात्मक आवश्यकताओं को पहचानने और परिभाषित करने में मदद करता है। Visual Paradigm उपयोग केस आरेखों के निर्माण, दस्तावेज़ीकरण और विस्तार को सुगम बनाने के लिए विभिन्न विशेषताएं प्रदान करके इस प्रक्रिया को सरल बनाता है। इन विशेषताओं में आसान आरेख निर्माण, विस्तृत उपयोग केस विवरण, उत्तम व्यवहारों का समर्थन, सहयोग और साझाकरण क्षमताएं, और निर्यात और रिपोर्टिंग विकल्प शामिल हैं।

इस गाइड में, हम Visual Paradigm में UML उपयोग केस मॉडलिंग के विभिन्न पहलुओं का अध्ययन करेंगे, जिसमें उपयोग केस आरेख बनाने, उपयोग केस विवरण को दस्तावेज़ीकरण और गतिविधि और क्रमानुक्रम आरेखों के साथ उपयोग केस का विस्तार करने के तरीके शामिल हैं। हम यह भी चर्चा करेंगे कि Visual Paradigm पूरे उपयोग केस मॉडलिंग प्रक्रिया का समर्थन कैसे करता है, शुरुआती आरेखण से लेकर विस्तृत परिदृश्य विस्तार और दस्तावेज़ीकरण तक, जिससे स्पष्ट संचार, गहन विश्लेषण और स्टेकहोल्डर्स के बीच प्रभावी सहयोग संभव होता है।

चाहे आप एक शुरुआती उपयोगकर्ता हों या उन्नत उपयोगकर्ता, इस गाइड आपको UML उपयोग केस मॉडलिंग के लिए Visual Paradigm का प्रभावी ढंग से उपयोग करने के लिए आवश्यक ज्ञान और उपकरण प्रदान करेगा। इस गाइड के अंत तक, आप Visual Paradigm की विशेषताओं का उपयोग करके अपनी प्रणाली की कार्यात्मक आवश्यकताओं को पकड़ने वाले विस्तृत और सटीक उपयोग केस मॉडल बनाने के तरीके को व्यापक रूप से समझ लेंगे।

Visual Paradigm में UML उपयोग केस मॉडलिंग की प्रमुख विशेषताएं

Visual Paradigm UML उपयोग केस मॉडलिंग के लिए एक बलिष्ठ और उपयोगकर्ता-अनुकूल वातावरण प्रदान करता है, जो आपको प्रणाली की कार्यात्मक आवश्यकताओं को पकड़ने, दृश्य बनाने और प्रभावी ढंग से दस्तावेज़ीकरण करने में सक्षम बनाता है। इस गाइड में Visual Paradigm में UML उपयोग केस मॉडलिंग की मुख्य विशेषताओं, उत्तम व्यवहारों और उदाहरणों के बारे में गहन जानकारी प्रदान की गई है।

1. उपयोग केस आरेखों का आसान निर्माण

   • त्वरित सेटअप: आप टूलबार से आरेख > नया > उपयोग केस आरेख का चयन करके उपयोग केस आरेख त्वरित रूप से बना सकते हैं।
   • खींचें और गिराएं उपकरण: Visual Paradigm अभिनेताओं, उपयोग केस और संबंधों जैसे संबंध, शामिल करना, विस्तार करना और सामान्यीकरण के लिए खींचें और गिराएं उपकरण और संसाधन कैटलॉग प्रदान करता है1.

2. अभिनेताओं और उपयोग केस का मॉडलिंग

   • अभिनेता: प्रणाली के साथ अंतरक्रिया करने वाले बाहरी तत्वों का प्रतिनिधित्व करते हैं, जिन्हें छड़ी आकृतियों के रूप में दिखाया जाता है।
   • उपयोग केस: प्रणाली के कार्यों या लक्ष्यों का प्रतिनिधित्व करते हैं, जिन्हें अंडाकार के रूप में दिखाया जाता है। Visual Paradigm अभिनेताओं, उपयोग केस और उनके संबंधों को स्पष्ट रूप से परिभाषित करने का समर्थन करता है ताकि प्रणाली के दायरे और उपयोगकर्ता अंतरक्रियाओं को पकड़ा जा सके2.

3. उपयोग केस विवरण और घटनाओं के प्रवाह संपादक

   • विस्तृत दस्तावेज़ीकरण: आरेखों के आगे, विजुअल पैराडाइग्म आपको विस्तृत उपयोग केस स्थितियों और घटनाओं के प्रवाह को दस्तावेज़ करने की अनुमति देता है, जिसमें आरेख तत्वों से जुड़े पाठात्मक रूप में मुख्य और वैकल्पिक प्रवाहों को शामिल किया जाता है2.

4. सर्वोत्तम अभ्यास समर्थन

   • हितधारक पहचान: मुख्य हितधारकों और उनके लक्ष्यों की पहचान करना।
   • नामकरण प्रथाएँ: स्थिर, सार्थक नामकरण प्रथाओं का उपयोग करना।
   • उचित संबंध: शामिल करना, विस्तारित करना और सामान्यीकरण जैसे संबंधों का उचित रूप से उपयोग करना।
   • सत्यापन: आवश्यकताओं के साथ संरेखण सुनिश्चित करने के लिए हितधारकों के साथ उपयोग केस का सत्यापन करना3.

5. सहयोग और साझाकरण

   • ऑनलाइन सहेजना: टूल आरेखों को ऑनलाइन सहेजने, टीम सदस्यों के साथ साझा करने और Google ड्राइव जैसे क्लाउड स्टोरेज के साथ एकीकरण का समर्थन करता है। इससे वास्तविक समय पर सहयोग और संस्करण नियंत्रण सुगम होता है, आवश्यकता एकत्र करने के दौरान टीम कार्य को बेहतर बनाता है4.

6. निर्यात और रिपोर्टिंग

   • निर्यात प्रारूप: उपयोग केस आरेख और उनके विवरण को दस्तावेज़ीकरण, प्रस्तुतियों और हितधारक संचार के लिए PDF, HTML और MS Word जैसे प्रारूपों में निर्यात किया जा सकता है5.

7. सीखने के संसाधन और प्रशिक्षण

   • शैक्षिक सामग्री: विजुअल पैराडाइग्म शुरुआती और उन्नत उपयोगकर्ताओं को उपयोग केस आरेख बनाने और प्रभावी ढंग से उपयोग करने के तरीके को समझने में मदद करने के लिए प्रशिक्षण और वीडियो गाइड प्रदान करता है6.

UML उपयोग केस मॉडलिंग के उदाहरण

1. ATM प्रणाली

   • किरदार: ग्राहक, बैंक
   • उपयोग केस: नकद निकासी, बैलेंस जांचें, धन हस्तांतरण
   • विवरण: यह उदाहरण दर्शाता है कि ग्राहक ATM प्रणाली के साथ कैसे बातचीत करता है विभिन्न बैंकिंग संचालन करने के लिए। उपयोग केस आरेख ग्राहक और ATM प्रणाली के बीच बातचीत को दर्शाता है, जिसमें नकद निकासी, बैलेंस जांचना और धन हस्तांतरण शामिल हैं7.

2. ऑनलाइन शॉपिंग प्रणाली

   • किरदार: ग्राहक, प्रशासक, भुगतान गेटवे
   • उपयोग केस: उत्पादों का ब्राउज़ करें, खरीदारी गाड़ी में जोड़ें, चेकआउट करें, इन्वेंटरी प्रबंधित करें
   • विवरण: यह उदाहरण दर्शाता है कि ग्राहक ऑनलाइन शॉपिंग प्रणाली के साथ कैसे बातचीत करते हैं उत्पादों को ब्राउज़ करने, खरीदारी गाड़ी में वस्तुएं जोड़ने और चेकआउट करने के लिए। प्रशासक इन्वेंटरी का प्रबंधन करता है और भुगतान गेटवे भुगतान प्रक्रिया करता है5.

3. पुस्तकालय प्रबंधन प्रणाली

   • किरदार: पुस्तकालयाधिकारी, सदस्य, प्रणाली
   • उपयोग केस: पुस्तकों की खोज करें, पुस्तकें उधार लें, पुस्तकें वापस करें, कैटलॉग प्रबंधित करें
   • विवरण: यह उदाहरण दर्शाता है कि पुस्तकालयाधिकारी और सदस्य पुस्तकालय प्रबंधन प्रणाली के साथ कैसे बातचीत करते हैं पुस्तकों की खोज करने, पुस्तकें उधार लेने और वापस करने और कैटलॉग का प्रबंधन करने के लिए5.

अनुक्रम आरेख कैसे उपयोग केस मॉडलिंग में मदद करते हैं

1. गतिशील बातचीत का मॉडल बनाएं: अनुक्रम आरेख विशिष्ट उपयोग केस परिदृश्य को प्राप्त करने के लिए वस्तुओं या घटकों के समय-क्रमबद्ध बातचीत को दर्शाते हैं। वे दर्शाते हैं कि किरदार और प्रणाली की वस्तुएं लक्ष्य प्राप्त करने के लिए कैसे संदेशों का आदान-प्रदान करते हैं

2. विशिष्ट परिस्थितियों का विवरण: चयनित उपयोग केस (उदाहरण के लिए, “ऑर्डर रखें”) के लिए, अनुक्रम आरेख ग्राहक, कार्ट, ऑर्डर और इन्वेंटरी जैसे शामिल वस्तुओं के बीच संदेशों के प्रवाह का चित्रण करते हैं, जो सटीक चरणों और जिम्मेदारियों को स्पष्ट करते हैं।

3. प्रणाली के व्यवहार को स्पष्ट करें: लाइफलाइन्स और संदेश अनुक्रम को दिखाकर, वे विकासकर्ताओं को उपयोग केस को लागू करने के लिए आवश्यक गतिशील व्यवहार और सहयोग को समझने में मदद करते हैं।

4. वैकल्पिक और अपवाद स्थितियों का समर्थन करें: उपयोग केस के भीतर विभिन्न अनुक्रम आरेख सामान्य, वैकल्पिक या अपवाद स्थितियों का प्रतिनिधित्व कर सकते हैं, जो व्यापक व्यवहार मॉडलिंग में सहायता करते हैं।

उदाहरण: ऑनलाइन पुस्तकालय प्रणाली में, “ऑर्डर रखें” उपयोग केस के लिए अनुक्रम आरेख ग्राहक द्वारा ऑर्डर अनुरोध भेजने, कार्ट द्वारा वस्तुओं की पुष्टि करने, ऑर्डर के निर्माण और इन्वेंटरी द्वारा स्टॉक के अद्यतन को दिखाता है।

उपयोग केस मॉडलिंग में एक्टिविटी आरेख कैसे मदद करते हैं

1. कार्यप्रवाह और नियंत्रण प्रवाह का प्रतिनिधित्व करें: एक्टिविटी आरेख उपयोग केस के भीतर गतिविधियों और निर्णयों के प्रवाह का ग्राफिकल रूप से प्रतिनिधित्व करते हैं, जिसमें समानांतर और शर्ती पथ शामिल हैं। ये फ्लोचार्ट के समान होते हैं और संचालन कार्यप्रवाह को कैप्चर करते हैं।

2. मुख्य, वैकल्पिक और अपवाद स्थितियों को दृश्य बनाएं: एक्टिविटी आरेख उपयोग केस के भीतर सामान्य प्रवाह, वैकल्पिक मार्ग और अपवाद संभाल को विस्तार से दिखा सकते हैं, जो स्टेकहोल्डर्स को सभी संभावित प्रक्रिया विकल्पों को समझने में मदद करते हैं।

3. एक्टर-प्रणाली अंतरक्रिया दिखाएं: स्विमलेन का उपयोग करके, एक्टिविटी आरेख एक्टर और प्रणाली के बीच गतिविधियों को विभाजित कर सकते हैं, जिससे जिम्मेदारियों को स्पष्ट किया जा सकता है।

4. प्रारंभिक विश्लेषण और प्रमाणीकरण को सुगम बनाएं: ये आरेख कार्यप्रवाह में बॉटलनेक, निर्णय बिंदु और संभावित समस्याओं की पहचान में मदद करते हैं, जो बेहतर प्रक्रिया डिजाइन और संचार के लिए समर्थन करते हैं।

उदाहरण: “ग्राहक खाता बनाएं” उपयोग केस के लिए, एक एक्टिविटी आरेख ग्राहक द्वारा पंजीकरण फॉर्म भरने, प्रणाली द्वारा डेटा की जांच, त्रुटियों का प्रबंधन और खाता निर्माण की पुष्टि को दिखा सकता है, स्विमलेन के साथ ग्राहक और प्रणाली की क्रियाओं को अलग किया गया है।

सारांश तुलना

पहलू	अनुक्रम आरेख	एक्टिविटी आरेख
फोकस	समय के साथ वस्तु अंतरक्रियाएं	गतिविधियों और नियंत्रण तर्क का प्रवाह
उपयोग केस मॉडलिंग में उपयोग	विशिष्ट परिस्थितियों के लिए संदेश विनिमय का विवरण	निर्णयों और समानांतरता सहित कार्यप्रवाह को दृश्य बनाएं
प्रतिनिधित्व	जीवन रेखाएँ, संदेश, सक्रियता बार	गतिविधियाँ, निर्णय, शाखाएँ/जॉइन, स्विमलेन
सबसे अच्छा है	गतिशील व्यवहार और सहयोग	कार्यप्रवाह, प्रक्रिया तर्क, और वैकल्पिक प्रवाह
उदाहरण उपयोग केस	“आदेश दें” संदेश प्रवाह	“खाता बनाएँ” कार्यप्रवाह चरण

विजुअल पैराडाइग्म उपयोग केस मॉडलिंग प्रक्रिया की कैसे समर्थन करता है

1. आसान उपयोग केस आरेख निर्माण

   • त्वरित सेटअप: चुनें आरेख > नया > उपयोग केस आरेख शुरू करने के लिए।
   • ड्रैग-एंड-ड्रॉप उपकरण: कैनवास पर आकृतियों को खींचकर टूलबार या संसाधन पुस्तकालय से अभिनेताओं और उपयोग केस जोड़ें।
   • संबंध: संबंध, शामिल करना, विस्तार और सामान्यीकरण संबंधों के साथ अभिनेताओं और उपयोग केस को जोड़ें।
   • संगठन: तत्वों के नाम और स्पष्ट रूप से संगठित करें ताकि सिस्टम की सीमा और उपयोगकर्ता अंतरक्रिया को परिभाषित किया जा सके24.

2. विस्तृत उपयोग केस दस्तावेज़ीकरण

   • पूर्वशर्तें और पश्चशर्तें: पूर्वशर्तों और पश्चशर्तों का दस्तावेज़ीकरण करें।
   • घटनाओं का प्रवाह: मुख्य, वैकल्पिक और अपवादात्मक प्रवाह को कैप्चर करें।
   • व्यापार नियम और नोट्स: व्यापार नियम और नोट्स शामिल करें।
   • निर्यात: स्टेकहोल्डर संचार के लिए HTML, PDF या वर्ड रिपोर्ट्स के रूप में निर्यात करें5.

3. गतिविधि आरेखों के साथ उपयोग केस का विस्तार करना

   • कार्यप्रवाह दृश्यीकरण: स्विमलेन का उपयोग करके गतिविधियों, निर्णय बिंदुओं, समानांतर प्रक्रियाओं और अभिनेता की जिम्मेदारियों के प्रवाह का मॉडल बनाएं।
   • परिदृश्य प्रतिनिधित्व: उपयोग केस व्यवहार को स्पष्ट करने के लिए सामान्य, वैकल्पिक और अपवाद रास्तों का दृश्य रूप से प्रतिनिधित्व करें।
   • प्रारंभिक विश्लेषण: कार्यप्रवाह में बॉटलनेक, निर्णय बिंदु और संभावित समस्याओं की पहचान करें।

4. अनुक्रम आरेख एकीकरण

   • गतिशील अंतरक्रियाएँ: उपयोग केस को वास्तविक बनाने वाले संदेश विनिमय और वस्तु सहयोग को दिखाएं।
   • परिदृश्य मॉडलिंग: व्यापक व्यवहार विश्लेषण के लिए विभिन्न परिदृश्यों, जिसमें मुख्य और अपवादी प्रवाह शामिल हैं, का मॉडल बनाएं।
   • विकासकर्मी समर्थन: विकासकर्मियों को रनटाइम पर सिस्टम संचालन को समझने में सहायता करें।

5. सहयोग और संस्करण नियंत्रण

   • क्लाउड-आधारित प्लेटफॉर्म: क्लाउड-आधारित और डेस्कटॉप प्लेटफॉर्म के माध्यम से टीम सहयोग को सक्षम बनाएं।
   • साझाकरण और टिप्पणी: आनलाइन आरेख और दस्तावेज़ साझा करें, टिप्पणी करें, समीक्षा करें और संस्करण इतिहास बनाए रखें4.

6. निर्यात और रिपोर्टिंग

   • पेशेवर दस्तावेज़ीकरण: आरेखों और पाठ विवरण को मिलाकर पेशेवर दस्तावेज़ीकरण उत्पन्न करें।
   • निर्यात फॉर्मेट: प्रस्तुतियों, प्रशिक्षण या सुसंगतता के लिए उपयोग केस मॉडल को बहुत से फॉर्मेट में निर्यात करें।
   • रिपोर्ट्स: आवश्यकता पैकेज को पूरा करने के लिए आरेख, घटनाओं का प्रवाह और विस्तार शामिल करें5.

सारांश तालिका

विशेषता	Visual Paradigm इसके समर्थन में कैसे काम करता है
उपयोग केस आरेख निर्माण	ड्रैग-एंड-ड्रॉप संपादक, संसाधन कैटलॉग, संबंध उपकरण
उपयोग केस विवरण दस्तावेजीकरण	जुड़े लेखन घटनाओं का प्रवाह, पूर्व/पश्चात शर्तें
गतिविधि आरेख विस्तार	प्रवाह के लिए उप-आरेख, निर्णय बिंदु, स्विमलेन
अनुक्रम आरेख एकीकरण	उपयोग केस से जुड़े गतिशील अंतरक्रिया मॉडलिंग
सहयोग	क्लाउड साझाकरण, टिप्पणियाँ, संस्करण नियंत्रण
रिपोर्टिंग और निर्यात	आरेखों और दस्तावेजीकरण का HTML, PDF, Word निर्यात

सारांश

Visual Paradigm UML उपयोग केस मॉडलिंग के लिए अमूल्य उपकरण है, जो व्यवस्था के कार्यात्मक आवश्यकताओं को एकत्र करने, दृश्य बनाने और दस्तावेजीकरण की प्रक्रिया को सरल बनाने के लिए व्यापक विशेषताओं का समुच्चय प्रदान करता है। इस गाइड ने Visual Paradigm में UML उपयोग केस मॉडलिंग की मुख्य विशेषताओं, उत्तम व्यवहार और उदाहरणों का गहन अध्ययन प्रदान किया है, जो उपयोग केस मॉडलिंग प्रक्रिया के पूरे चरण के लिए इसके समर्थन को दर्शाता है, जिसमें प्रारंभिक आरेखण से लेकर विस्तृत परिदृश्य विस्तार और दस्तावेजीकरण तक शामिल है।

Visual Paradigm के स्वचालित ड्रैग-एंड-ड्रॉप इंटरफेस, विस्तृत उपयोग केस विवरण और उत्तम व्यवहार के समर्थन का उपयोग करके उपयोगकर्ता सटीक और विस्तृत उपयोग केस मॉडल बना सकते हैं, जो व्यवस्था की कार्यक्षमता को प्रभावी ढंग से संचारित करते हैं। उपकरण के सहयोग और साझाकरण क्षमताओं के साथ-साथ निर्यात और रिपोर्टिंग विकल्प इसकी उपयोगिता को और बढ़ाते हैं, जिससे स्टेकहोल्डर्स के बीच स्पष्ट संचार, गहन विश्लेषण और प्रभावी सहयोग संभव होता है।

चाहे आप एक शुरुआती उपयोगकर्ता हों या उन्नत उपयोगकर्ता, Visual Paradigm विस्तृत और सटीक उपयोग केस मॉडल बनाने के लिए आवश्यक ज्ञान और उपकरण प्रदान करता है। इस गाइड में प्रस्तुत दिशानिर्देशों और उदाहरणों का पालन करके आप Visual Paradigm की विशेषताओं का अधिकतम लाभ उठा सकते हैं, जिससे आपके उपयोग केस मॉडल आपकी व्यवस्था की कार्यात्मक आवश्यकताओं को व्यापक रूप से और सटीक रूप से प्रतिबिंबित करेंगे। Visual Paradigm एक शक्तिशाली और विविध उपकरण है जो UML उपयोग केस मॉडलिंग प्रक्रिया को सरल बनाता है, जिसे व्यवस्था डिजाइन और विकास में शामिल किसी भी व्यक्ति के लिए आवश्यक संसाधन बनाता है।
